Control Techniques (Nidec) Sürücü
Ürün Açıklaması

    Control Techniques sürücülerin tamiri ve satışı geniş ürün ve yedek parça stoklarımızla  uzman ekibimiz tarafından itina ile gerçekleştirilmektedir.

    TAMİR VE SİPARİŞ İÇİN

    MERKEZ TELEFON:  0542-417 7186

    MAİL: gurotomasyon@gmail.com

    ADRES: Güzeltepe Mahallesi Mehmet Akif Ersoy Caddesi No:9 Eyüp/Alibeyköy İSTANBUL

    TEKLİF AL

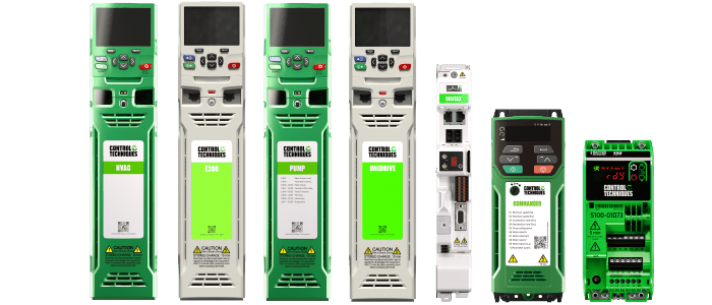

    Firmamızda Tamirleri Ve Satışları Yapılan Control Techniques (Nıdec) İnverter Frekans Hız Kontrol Sürücü Modelleri

    GÜR OTOMASYON 0542-417 71 86



    High Performance AC Sürücüler (Yüksek Performans ve Servo Serileri)

    - GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    • Unidrive M700 / M701 / M702: Amiral gemisi seri. Dahili gerçek zamanlı Ethernet, yüksek gelişmiş motor kontrolü (asenkron, permanent magnet, servo), yerleşik PLC ve çoklu enkoder geri besleme arayüzü.

    • Unidrive M600: Gelişmiş açık çevrim (Open-loop) ve sensörsüz akı vektör kontrolü sunan yüksek torklu asenkron motor sürücüsü.

    • Unidrive SP: Klasikleşmiş, endüstride hâlâ yaygın olarak kullanılan modüler yüksek performanslı AC sürücü serisi (SP1402, SP2402 vb.).

    • Digitax ST / M750 / M751 / M753: Kompakt ve yüksek dinamik tepkili servo sürücü ailesi. Özellikle puls, katar, EtherCAT ve hareket kontrolü (motion control) uygulamaları için tasarlanmıştır.

    Genel Amaçlı ve Endüstriyel AC Sürücüler- GÜR OTOMASYON 0542-417 71 86

    • Commander C200 / C300: Yeni nesil kompakt, kolay devreye alınan genel amaçlı endüstriyel AC sürücüler.

    • Commander SK: Endüstride uzun yıllar standart oluşturmuş, çok yaygın eski nesil kompakt AC sürücü serisi (SKB, SKA serileri).

    • Unidrive M200 / M300 / M400: Commander serisinin esnek opsiyon modülleri (SI-Interbus, SI-Profibus, SI-Ethernet) takılabilen kararlı endüstriyel versiyonları.

    • Affinity: Bina otomasyonu, HVAC, pompa ve fan uygulamaları için özel olarak geliştirilmiş yazılıma sahip eski nesil sürücü serisi.

    • H-Max: Akıllı pompa ve fan kontrolü sunan, enerji tasarrufu odaklı endüstriyel sürücü grubu.

    Yüksek Güç ve Modüler Sistem Sürücüleri- GÜR OTOMASYON 0542-417 71 86

    • Powerdrive F300: Fan, pompa ve kompresör uygulamaları için optimize edilmiş yüksek güçlü modüler gövde (Modular Drive) serisi.

    • Powerdrive FX: Büyük ölçekli endüstriyel tesisler için yüksek voltaj ve yüksek güç sınıflarında çalışan özel AC sürücü sistemleri.

    DC Sürücüler (DC Motor Hız Kontrol Cihazları)- GÜR OTOMASYON 0542-417 71 86

    • Mentor MP: Endüstrideki en gelişmiş DC motor sürücülerinden biri. 2 bölgeli (2Q) ve 4 bölgeli (4Q - Rejeneratif) modelleri mevcuttur. Unidrive M serisinin kontrol kartı mimarisini kullanır.

    • Mentor II: Dünya çapında binlerce tesiste hâlâ aktif olan, sağlamlığıyla bilinen eski nesil dijital DC sürücü serisi.

    • Quantum MP: Mentor MP serisinin Kuzey Amerika pazarı için entegre sigorta ve kontaktör barındıran paketli versiyonu.

    2. Donanımsal Kontrol Döngüleri ve Gelişmiş Hata Analizi

    - GÜR OTOMASYON 0542-417 71 86

    Sürücü kontrol kartındaki ana dijital sinyal işlemcisi (DSP) ve FPGA mimarisi, güç katından gelen analog verileri nanosaniyeler mertebesinde örnekler. Bu döngülerin kesintiye uğraması veya sınır değerleri aşması spesifik hata kodlarını tetikler.

    Akım Örnekleme ve Güç Katı (Power Stage) Hataları- GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    • OI.AC (Over Current - Anlık Çıkış Aşırı Akımı):

      • Algılama Mekanizması: Sürücü çıkış fazlarında ($U, V, W$) bulunan Hall Effect akım sensörleri veya hızlı şönt dirençleri üzerinden okunan analog akım verisi, kontrol kartındaki pencere komparatörlerine (Window Comparator) iletilir. Akım dalga formunun tepe noktası, fabrikasyon olarak belirlenen donanımsal eşiği (nominal akımın yüzde 220 ila 250'sini) aştığı anda donanım kesmesi (Hardware Interrupt) tetiklenir ve PWM sinyalleri mikrosaniyeler içinde kesilir.

      • Mühendislik Kök Nedenleri: Motor sargılarında yalıtım bozulması kaynaklı faz-faz veya faz-toprak kısa devresi; sürücü çıkışında yüksek anahtarlama frekansı ($f_{sw}$) nedeniyle oluşan ve uzun motor kablolarının parazitik kapasitansından kaynaklanan yüksek dI/dt pikleri; motor dI/dt sınırlama şok bobinlerinin yüksek akım altında doyuma (saturation) ulaşarak endüktif empedansını kaybetmesi.

    • OI.DC (Over Current - DC Bara Aşırı Akımı):

      • Algılama Mekanizması: DC bara negatif veya pozitif yolu üzerine seri bağlı şönt direnç veya akım trafosu üzerinden geçen deşarj akımının türevi incelenir.

      • Mühendislik Kök Nedenleri: Güç modülündeki (IGBT) üst ve alt kolların aynı faz üzerinde dikey olarak kısa devre olması (shoot-through arızası); geyt sürücü devresindeki ölü zaman (dead-time) gecikmesinin bozulması; dinamik frenleme kıyıcısı (chopper) IGBT'sinin iç yapısının kısa devre moduna geçmesi.

    • OI.sn (Over Current - Yazılımsal Akım Limiti):

      • Algılama Mekanizması: Akım vektör kontrol döngüsündeki $I_d$ (mıknatıslanma akımı) ve $I_q$ (tork akımı) bileşenlerinin matematiksel bileşkesi, yazılımda tanımlanan akım sınır değerini belirli bir periyot boyunca aşar.

      • Mühendislik Kök Nedenleri: Yanlış motor etiket parametrelerinin girilmesi; Autotune (otomatik kalibrasyon) esnasında motor stator direnci ($R_s$) ve sızıntı endüktansının ($L_{\sigma}$) hatalı ölçülmesi; hız regülatörünün PI kazançlarının ($K_p, K_i$) çok yüksek seçilerek sistemin aşırı salınıma (overshoot) sokulması.

    • It.AC / It.br (Sürücü / Frenleme Direnci Termal Aşırı Yükü):

      • Algılama Mekanizması: Fiziksel bir sensör yerine akımın karesinin zamanla entegrali ($\int I^2 dt$) formülü işletilir. Sürücünün termal zaman sabiti modeli, işlemci içinde sürekli hesaplanır ve akümülatör değeri yüzde 100'e ulaştığında cihaz korumaya geçer.

      • Mühendislik Kök Nedenleri: Motorun mekanik olarak sıkışması veya aşırı yüklenmesi; sürücünün sürekli duty-cycle (görev döngüsü) sınırlarının üzerinde çalıştırılması; frenleme direnci Ohm değerinin izin verilen minimum sınırın altında seçilmesi nedeniyle direnç üzerinden aşırı akım akması.

    Gerilim Regülasyonu ve Şebeke Hataları- GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    • OV (Over Voltage - Aşırı Gerilim):

      • Algılama Mekanizması: DC bara kondansatör grubuna paralel bağlı yüksek hassasiyetli direnç bölücü (voltage divider) şebekesi üzerinden alınan analog gerilim verisi ADC tarafından okunur. 400V şebekeyle çalışan sürücüler için bu eşik seviyesi genellikle 830VDC olarak set edilmiştir.

      • Mühendislik Kök Nedenleri: Yüksek ataletli (momentum) yüklerin hızlı şekilde yavaşlatılması esnasında motorun asenkron jeneratör gibi çalışarak mekanik enerjiyi elektrik enerjisine çevirmesi ve DC barayı şarj etmesi (rejenerasyon); dinamik frenleme direncinin açık devre olması veya frenleme IGBT'sinin tetiklenmemesi; giriş şebekesinde meydana gelen ani surge/akım yükselmeleri.

    • UV (Under Voltage - Düşük Gerilim):

      • Algılama Mekanizması: DC bara voltajının sürdürülebilir minimum çalışma limitinin (400V cihazlar için şebeke modunda ~430VDC, standby modunda ~330VDC) altına düşmesiyle tetiklenir.

      • Mühendislik Kök Nedenleri: Giriş şebekesinde ani gerilim çökmeleri (voltage sags); ana giriş kontaktörünün güç kontaklarında oluşan ark ve yüksek geçiş direnci; DC baranın ilk enerji verilme anında yüksek akım çekmesini engelleyen şarj direncinin (soft-start resistor) bypass rölesi tarafından zamanında kısa devre edilmemesi.

    • PH (Phase Loss - Giriş Faz Eksikliği):

      • Algılama Mekanizması: DC bara üzerindeki dalgalanma (ripple) frekansı ve genliği analiz edilir. Normal şartlarda 3 fazlı tam dalga doğrultucu çıkışında $300\text{ Hz}$ ($50\text{ Hz}$ şebeke için) dalgalanma oluşurken, bir faz koptuğunda bu frekans $100\text{ Hz}$ seviyesine düşer ve dalgalanma genliği tepe noktaları arasında keskin bir artış gösterir.

      • Mühendislik Kök Nedenleri: Giriş hattındaki üç ana sigortadan birinin atması; giriş köprü diyot modülünün (rectifier) bir faz kolunun açık devre (open-circuit) olması.

    Donanımsal Kilitlenme ve Sistem Hataları (Hardware Faults - HF)

    - GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    HF serisi hatalar doğrudan donanım denetleyicisi (Watchdog Timer) veya dahili test rutinleri tarafından üretilir. Bu hatalar kalıcıdır ve lojik besleme kesilmeden resetlenemez.

    • HF01 - HF04 (Dahili RAM / Flash / Register Hatası): Sürücü ana kontrol işlemcisinin kendi çalışma hafızasındaki statik hücrelerde veri bozulması algılaması veya mikrokontrolör lojik besleme voltajlarının ($+3.3\text{V}, +1.8\text{V}, +1.2\text{V}$) tolerans sınırlarının dışına çıkması.

    • HF05 (Dahili Haberleşme Hatası): Sürücünün ön panel kontrol kartı (Control Board) ile alt kısımdaki güç tetikleme kartı (Power/Gate Driver Board) arasındaki yüksek hızlı senkron seri haberleşme (SPI/I2C) hatlarında veri paketlerinin (CRC Checksum) ardışık olarak kaybolması. Genellikle yüksek EMI (elektromanyetik parazit) veya kartlar arası ribbon kablo oksitlenmesinden kaynaklanır.

    • HF08 (Akım Skalası Ofset Hatası): Sürücüye start verilmeden hemen önce, akım sensörlerinin sıfır noktası akımı (Zero-Current Offset) okunur. Sensör çıkışlarının $0\text{ A}$ durumunda üretmesi gereken referans voltajı (örneğin $+2.5\text{V}$), komponent yaşlanması veya op-amp kayması nedeniyle değiştiğinde işlemci bu hatayı verir.

    • HF20 (Güç Katı Tanımlama Hatası): Kontrol kartı, alt güç bloğunda bulunan donanımsal kimlik direncinin (ID Resistor) değerini okuyamaz veya veri tabanındaki güç sınıflarıyla eşleştiremez.

    3. İleri Düzey Laboratuvar Onarım ve Komponent Revizyon Metodolojisi

    - GÜR OTOMASYON 0542-417 71 86

    Control Techniques sürücülerinin endüstriyel standartlarda onarımı, gelişmiş test cihazları ve sistematik bir devre analizi protokolü gerektirir.

    Güç Elektroniği Statik Ölçüm Protokolü- GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    Sürücü laboratuvar tezgahına alındığında yapılacak ilk işlem, yarı iletken elemanların PN bağlantılarının durumunu tespit etmektir. Multimetre diyot kademesine alınarak aşağıdaki matris uygulanır:

    Pozitif Prob (+ / Kırmızı)Negatif Prob (- / Siyah)Ölçülen BölgeBeklenen Değer (Silisyum)
    Giriş Terminalleri ($L1, L2, L3$)DC Bara Pozitif ($DC+$)Giriş Köprü Üst Kollar$0.3\text{V} - 0.5\text{V}$ (Ters Polarite)
    DC Bara Pozitif ($DC+$)Giriş Terminalleri ($L1, L2, L3$)Giriş Köprü Üst KollarAçık Devre ($\text{OL}$)
    DC Bara Negatif ($DC-$)Giriş Terminalleri ($L1, L2, L3$)Giriş Köprü Alt Kollar$0.3\text{V} - 0.5\text{V}$ (Düz Polarite)
    Çıkış Terminalleri ($U, V, W$)DC Bara Pozitif ($DC+$)Inverter Üst IGBT Free-Wheeling Diyotlar$0.3\text{V} - 0.4\text{V}$
    DC Bara Negatif ($DC-$)Çıkış Terminalleri ($U, V, W$)Inverter Alt IGBT Free-Wheeling Diyotlar$0.3\text{V} - 0.4\text{V}$

    Eğer bu ölçümlerde $0.00\text{V}$ değeri okunursa ilgili güç modülü kısa devre olmuştur. Bu durumda sürücüye doğrudan şebeke voltajı verilmesi, DC baradaki enerjinin ($E = \frac{1}{2} C V^2$) kısa devre noktasından infilak şeklinde deşarj olmasına yol açar.

    Adım Adım Komponent Bazlı Yenileme Süreci- GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com



    1. Ultrasonik Dielektrik Temizlik: Sökülen kartlar, özel kimyasal solventler içeren ultrasonik banyolarda yıkanır. Amaç, hat aralarında iletken yollar oluşturan karbon, bakır oksit ve endüstriyel yağ kalıntılarını temizlemektir. Kartlar yıkama sonrası kontrollü nem odalarında kurutulur.

    2. LCR Metre ile Elektrolitik Kondansatör Analizi: DC bara ve lojik besleme katındaki elektrolitik kondansatörlerin kapasite değerleri ve Eşdeğer Seri Dirençleri (ESR) $100\text{ Hz}$ ve $1\text{ kHz}$ frekanslarında ölçülür. Zamanla kuruyan ve ESR değeri yükselen kondansatörler, yüksek frekanslı ripple akımlarını filtreleyemez ve lojik devrelerde resetleme problemlerine yol açar. Bu kondansatörler yüksek sıcaklık dayanımlı ($105^\circ\text{C}$), düşük ESR'li endüstriyel tiplerle değiştirilir.

    3. Gate Drive (Kapı Sürücü) Devrelerinin Simetrik Onarımı: Hasarlı IGBT'lerin geyt (gate) bacaklarında meydana gelen aşırı gerilim piki, geyt sürücü devresindeki optokuplörleri (örneğin Broadcom/Avago ACPL serisi hızlı izole sürücüler), geyt deşarj transistörlerini ve zener diyotlarını tahrip eder. Arızalı faza ait geyt katındaki tüm pasif ve aktif komponentler sökülür; direnç değerleri yüksek hassasiyetli empedans köprüleriyle ölçülerek simetrik çalışan diğer fazlarla karşılaştırılır ve orijinal toleranslarında yenilenir.

    4. IGBT Modül Montajı ve Termal Yönetim: Eski termal macun kazınır ve alüminyum soğutucu yüzeyindeki pürüzler giderilir. Yeni IGBT modülünün tabanına, ısı iletim katsayısı yüksek ($>5\text{ W/mK}$) gümüş veya seramik katkılı termal arayüz malzemesi (TIM) şablon baskı ile $0.1\text{ mm}$ kalınlığında homojen olarak uygulanır. Modül vidaları, şasiye tork anahtarı kullanılarak üretici el kitabında belirtilen sıkma torku ($3\text{ Nm} - 5\text{ Nm}$) değerinde çapraz sıralamayla sıkılır. Sıkma torkunun eksik olması lokal ısınmaya, aşırı olması ise modül içindeki seramik substratın çatlamasına neden olur.

    Sinyal Doğrulama ve Dinamik Yük Testleri- GÜR OTOMASYON 0542-417 71 86



    Teknik Destek ve Hızlı Çözüm Hattı:  Control Technıques hız kontrol inverter sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

    GÜR ELEKTRİK OTOMASYON

    CEP: 0542-417 71 86

    MAİL: gurotomasyon@gmail.com

    • Güvenli Enerji Besleme ve PWM Sinyal Takibi: Sürücüye AC şebeke verilmeden önce, kontrol kartı harici bir lojik kaynakla beslenir. Ardından güç katına akım sınırlamalı bir DC laboratuvar güç kaynağından düşük voltajdan başlanarak nominal DC bara gerilimi uygulanır. Sürücüye start komutu verilir ve 4 kanallı dijital osiloskop ile her faza ait üst ve alt geyt tetikleme sinyallerinin genliği ($+15\text{V}$ ile tam iletim, $-5\text{V}$ veya $-9\text{V}$ ile güvenli kesim) incelenir. Sinyallerin yükselme (rise time) ve düşme (fall time) süreleri ölçülerek geyt devrelerinin doğrusal tepkisi kontrol edilir. İki sinyal arasındaki ölü zaman (dead-time) doğrulanmadan sürücü şebekeye bağlanamaz.

    • Dinamik Yük ve Rejenerasyon Testi: Sinyal simetrisi onaylanan sürücü, test istasyonundaki nominal gücüne uygun bir asenkron motora bağlanır. Reaktif yük jeneratörüne (Dinamometre) akuple edilmiş bu motor üzerinde sürücüye ani hızlanma ve yavaşlama rampaları uygulanır. Yük altında sürücünün akım geri besleme kalibrasyonu, fazlar arası akım dengesi ve termal blok sıcaklık artış eğrisi yazılım üzerinden anlık grafiğe dökülerek izlenir. Sürücü tam yük altında minimum 2 saat kararlılık testine tabi tutulduktan sonra işlem tamamlanır.
