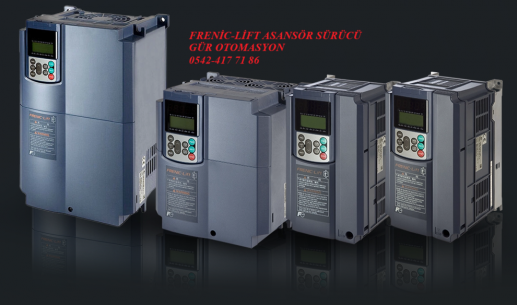

FRENIC-LIFT

FRENIC- ECO

FRENIC- MİNİ

FRENIC- MULTİ

FRENIC- MEGA

ve diğer model inverterleriniz tarafımıza gönderildikten sonra uzman kadromuz tarafından titizlikle incelenmekte ve tamirleri başarı ile gerçekleştirilmektedir.

FUJİ ÜRÜNLERİ 1 SENE (12 AY) FABRİKA ÜRETİM HATALARINA KARŞI ÜRETİCİ FİRMA GARANTİSİ ALTINDADIR.

   SİPARİŞ VE TAMİR TELEFONLARI:

 CEP    : 0542-417 71 86

 EMAİL: gurotomasyon@gmail.com

FRENIC – Mini ÖZET KULLANIM KLAVUZU

GENEL BİLGİLER

SÜRÜCÜ KONTROL BAĞLANTILARI

PLC 24 VDC

CM DĠJĠTAL GĠRĠġ COM UCU

FWD

REV  ( PNP / NPN SEÇĠLEBĠLĠR ) SW1

X1 - X3

EN ENABLE

Y1 - Y1E

12 POTANSĠYOMETRE ORTAK UCU

13 POTANSĠYOMETRE BESLEME UCU 10 VDC

C1 AKIM  ( 4-20 mA ) ( PTC   OLARAK DA KULLANILABĠLĠR )

11 ANALOG  VE ÇIKIġ COM UCU

FMA ANALOG ÇIKIġ 1 ( 0-10 VDC )

30A RÖLE ÇIKIġI 1 ( NORMALDE AÇIK KONTAK )

30B RÖLE ÇIKIġI 1( NORMALDE KAPALI KONTAK )

30C RÖLE ÇIKIġI 1 ORTAK UCU

PARAMETRE KODLARI

KOD TANIM AÇIKLAMA

F TEMEL FONKSĠYONLAR

START/STOP, REFERANS, ANALOG ÇIKIġLAR, RAMPA 1,

BAZI MOTOR DEĞERLERĠ VE MOTOR KONTROLÜ

FONKSĠYONLARIN AYARLANDIĞI BÖLÜMDÜR.

E TERMĠNAL FONKSĠYONLARI DĠJĠTAL  VE ÇIKIġLARIN AYARLANDIĞI BÖLÜMDÜR.

C FREANS FONKSĠYONLARI

SABĠT HIZLAR, ANALOG  VE 2N FREKANS

KOMUTU FONKSĠYONLARININ AYARLANDIĞI BÖLÜMDÜR.

P MOTOR 1 PARAMETRELERĠ 1NCĠ MOTOR  AYARLARIN YAPILDIĞI BÖLÜMDÜR.

H  FONKSĠYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.

J UYGULAMA FONKSĠYONLARI 1

PID VE MEKANĠK FREN AYARLARININ YAPILDIĞI

BÖLÜMDÜR.

Y HABERLEġME FONKSĠYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR

BAZI PARAMETRELER VE AÇIKLAMALARI

1) Motor Değerlerinin Girilmesi ve Tunning İşlemi

F04 = Motor Nominal Frekansı

F05 = Motor Nominal Gerilimi

P01 = Motor Kutup Sayısı

P02 = Motor Nominal Gücü

P03 = Motor Nominal Akımı

Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi döndürerek

yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.

- Motor duruyorken Tunning yapılması için bu değer 1 yapılmalıdır.

- V/F kontrol varken döndürerek Tunning yapılması için 2 yapılır.

- Vektör kontrol varken döndürerek Tunning yapılması için 3 yapılır.

Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start vermek için kontrol

yerinin local ya da remote olması önemli değildir.

Parametre Tanım

Fabrika

Değeri

Değer Açıklama

F 01 Referans Kaynağı 1

4 0 Panel ▲▼ TuĢları ile

1 Voltaj GiriĢinden ( 12 giriĢi )

2 Akım GiriĢinden ( C1 giriĢi )

3 Voltaj ( 12 ) ve Akım ( C1 ) GiriĢlerinin Toplamından

4 Panel Üzerindeki Potansiyometreden

F 02 ÇalıĢtır Komutu

2 0 Start / Stop Panelden , Yön Terminalden verilir.

1 Dijital GiriĢlerden

2 Panelden Start / Stop ( Sadece Ġleri )

3 Panelden Start / Stop ( Sadece Geri )

F 07 Hızlanma Süresi 6.00

F 08 YavaĢlama Süresi 6.00

F 26 Anahtarlama Frekansı 15

F 31

Analog ÇıkıĢ 1

Fonksiyonu

0 Bazı Seçenekler

0 ÇıkıĢ Frekansı ( Kayma Kompanzasyonundan Önce )

1 ÇıkıĢ Frekansı ( Kayma Kompanzasyonundan Sonra )

2 ÇıkıĢ Akımı

4 ÇıkıĢ Torku

E 01

( E 02 )

( E 03 )

Dijital GiriĢler

Terminal X1

Fonksiyonu

( X2, X3 için de

geçerlidir. )

Bazı Seçenekler

( 1000 li seçenekler dijital giriĢin tersi olarak kabul edilir. )

0 0 ( 1000 ) Multi Frekans Seçimi ( SS1 )

7 1 ( 1001 ) Multi Frekans Seçimi ( SS2 )

8 2 ( 1002 ) Multi Frekans Seçimi ( SS4 )

4 ( 1004 ) 2nci Rampa Seçimi

7 ( 1007 ) Serbest DuruĢ Aktif

8 ( 1008 ) Reset Alarm

9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )

11 ( 1011

)

2nci Frekans Kaynağı Aktif

Parametre Tanım

Fabrika

Değeri

Değer Açıklama

E 20

( E 21 )

( E 22 )

( E 23 )

( E 24 )

( E 27 )

Dijital ÇıkıĢlar

Terminal Y1 Fonksiyonu

(  30 A/B/C için de

geçerlidir. )

0

Bazı Seçenekler

( 1000 li seçenekler dijital çıkıĢın tersi olarak kabul edilir. )

99 0 ( 1000 ) ÇalıĢıyor

1 ( 1001 ) Referansa UlaĢtı Sinyali

5 ( 1005 ) Tork Limit

6 ( 1006 ) Otomatik Reset

99 ( 1099 ) Arıza Sinyali

…

E 43

LED Ekran ÇalıĢma

Değeri

0 Bazı Seçenekler

0 Hız

3 ÇıkıĢ Akımı

4 ÇıkıĢ Voltajı

12 PID Geri Besleme Değeri

…

E 61

E 62

Analog GiriĢler

12

C1

0 Bazı Seçenekler

0 0 Seçilmedi

1 Frekans Komutu 1

2 Frekans Komutu 2

3 PID Set Değeri

5 PID Geri Besleme Sinyali

C 05 … C 7 Multi Frekans Değeri 0 0.00 - 400 Hz

J 01 PID Seçimi

0 Seçilmedi

1 Düz PID

0 2 Ters PID

J 02 Set Değeri

0 Panelden

1 PID Referans Kaynağı

0 4 HaberleĢme

J 03 Kazanç (P) 0.100

J 04 Integral (I) 0.00

J 05 Deveration (D) 0.5

FRENIC – MULTİ ÖZET KULLANIM KLAVUZU

GENEL BİLGİLER

SÜRÜCÜ KONTROL BAĞLANTILARI

PLC 24 V

CM DİJİTAL GİRİŞ COM UCU

FWD

REV DİJİTAL GİRİŞLER ( PNP / NPN SEÇİLEBİLİR ) SW1

X1 – X5

EN ENABLE GİRİŞİ

Y1 – Y2 DİJİTAL ÇIKIŞ

CMY DİJİTAL ÇIKIŞ COM UCU

12 POTANSİYOMETRE ORTAK UCU

13 POTANSİYOMETRE BESLEME UCU 10 VDC

C1 AKIM GİRİŞİ ( 4-20 mA ) ( PTC / NTC GİRİŞİ OLARAK DA KULLANILABİLİR ) SW 5

11 ANALOG GİRİŞ VE ÇIKIŞ COM UCU

FM ANALOG ÇIKIŞ 1 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 4

30A RÖLE ÇIKIŞI 1 ( N / A KONTAK )

30B RÖLE ÇIKIŞI 1 ( N / K KONTAK )

30C RÖLE ÇIKIŞI 1 ORTAK UCU

Y1 TRANSİSTÖR ÇIKIŞI 1

Y2 TRANSİSTÖR ÇIKIŞI 2

CMY TRANSİSTÖR ÇIKIŞI İÇİN ORTAK UÇ

PARAMETRE KODLARI

KOD TANIM AÇIKLAMA

F TEMEL FONKSİYONLAR

START/STOP, REFERANS, ANALOG ÇIKIŞLAR, RAMPA 1, BAZI

MOTOR DEĞERLERİ VE MOTOR KONTROLÜ GİBİ FONKSİYONLARIN

AYARLANDIĞI BÖLÜMDÜR.

E TERMİNAL FONKSİYONLARI DİJİTAL GİRİŞ VE ÇIKIŞLARIN AYARLANDIĞI BÖLÜMDÜR.

C FREANS FONKSİYONLARI

SABİT HIZLAR, ANALOG GİRİŞLER VE 2NCİ FREKANS KOMUTU

FONKSİYONLARININ AYARLANDIĞI BÖLÜMDÜR.

P MOTOR 1 PARAMETRELERİ 1NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

H GELİŞMİŞ FONKSİYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.

A MOTOR 2 PARAMETRELERİ 2NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

B MOTOR 3 PARAMETRELERİ 3NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

R MOTOR 4 PARAMETRELERİ 4NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

J UYGULAMA FONKSİYONLARI 1 PID VE MEKANİK FREN AYARLARININ YAPILDIĞI BÖLÜMDÜR.

D UYGULAMA FONKSİYONLARI 2

HIZ KONTROLÜ (PID), ENKODER AYARLARI VE PULS GİRİŞİ

AYARLARININ YAPILDIĞI BÖLÜMDÜR.

Y HABERLEŞME FONKSİYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR.

U ÖZEL FONKSİYONLAR

LOJİK İŞLEMLERLE ADIMLI ÖZEL PROGRAMLAMANIN

YAPILABİLDİĞİ BÖLÜMDÜR.

1) Motor Değerlerinin Girilmesi ve Tunning İşlemi

F04 = Motor Nominal Frekansı

F05 = Motor Nominal Gerilimi

P01 = Motor Kutup Sayısı

P02 = Motor Nominal Gücü

P03 = Motor Nominal Akımı

Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi

döndürerek yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.

- Motor duruyorken Tunning yapılması için bu değer 1 yapılmalıdır.

- V/F kontrol varken döndürerek Tunning yapılması için 2 yapılır.

- Vektör kontrol varken döndürerek Tunning yapılması için 3 yapılır.

Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start

vermek için kontrol yerinin local ya da remote olması önemli değildir.

2) Motor Kontrol Modu

Bu seçenek Fuji marka hız kontrol cihazlarında; F42 ( Drive Control Selection ) isimli

parametre ile belirlenmektedir. Ayrıca Frenic-Multi serisi hız kontrol cihazlarında 2 farklı motor

için 5 farklı kontrol modu seçilebilmektedir.

Parametre değerleri;

 0 = V/F Control ( Kayma Kompanzasyonu Aktif Değil )

 1 = Dynamic Torque Vector Control

 2 = V/F Control ( Kayma Kompanzasyonu Aktif )

 3 = V/F Control enkoder ile( Kapalı Çevrim )

 4 = Dynamic Torque Vector Control enkoder ile ( Kapalı Çevrim )

Vinç, Ekstruder, Konveyör ya da açık çevrim olan diğer genel uygulamalarda Dynamic

Torque Vector Control ( 1 ya da 4 ) modu uygun olacaktır. Fan, Pompa ve Kompresörler için V/F

Control ( 0, 2 ya da 3 ) modu kullanılabilir.

Kod Tanım

Fabrika

Değeri

Değer Açıklama

F 01 Referans Kaynağı 1

0 0 Panel ▲▼ Tuşları ile

1 Voltaj Girişinden ( 12 girişi )

2 Akım Girişinden ( C1 girişi )

3 Voltaj ( 12 ) ve Akım ( C1 ) Girişlerinin Toplamından

5 Voltaj Girişinden( C1) ( V2 fonksiyonu )

7 Motor Pot ile ( Dijital Girişlerden Hız Arttır / Azalt )

11 Ek Dijital Giriş Modülünden

12 Pulse Referansı ( Opsiyon PG Kartı ile )

F 02 Çalıştır Komutu

2 0 Start / Stop Panelden , Yön Terminalden verilir.

1 Terminalden İleri / Geri Start

2 Panelden Start / Stop ( Sadece İleri )

3 Panelden Start / Stop ( Sadece Geri )

F 03 Maksimum Frekans 60 50 Hz 25 – 400 Hz

F 07 Hızlanma Süresi 6.00 6 0.00 - 3600.00 sn

F 08 Yavaşlama Süresi 6.00 6 0.00 - 3600.00 sn

F 26 Anahtarlama Frekansı 15 10 kHz 0 - 15 kHz

F 29 Analog Çıkış 1

0 0 Voltaj Çıkışı ( 0 - 10 Vdc )

1 Akım Çıkışı ( 4 - 20 mA )

F 30 Analog Çıkış 1 Voltaj 100 100% Skala Yapmak İçin. %0 - %300 Ayar Aralığıdır.

F 31 Analog Çıkış 1 Fonksiyonu

Bazı Seçenekler

0 0 Çıkış Frekansı ( Kayma Kompanzasyonundan Önce )

1 Çıkış Frekansı ( Kayma Kompanzasyonundan Sonra )

2 Çıkış Akımı

4 Çıkış Torku

E 01

( E 02 )

( E 03 )

( E 04 )

( E 05 )

Dijital Girişler

Terminal X1 Fonksiyonu

( X2, X3, .. X5 için de

geçerlidir. )

Bazı Seçenekler

( 1000 li seçenekler dijital girişin tersi olarak kabul edilir. )

0 ( 1000 ) Multi Frekans Seçimi ( SS1 )

1 ( 1001 ) Multi Frekans Seçimi ( SS2 )

2 ( 1002 ) Multi Frekans Seçimi ( SS4 )

0 3 ( 1003 ) Multi Frekans Seçimi ( SS8 )

1 4 ( 1004 ) 2nci Rampa Seçimi

2 7 ( 1007 ) Serbest Duruş Aktif

7 8 ( 1008 ) Reset Alarm

8 9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )

11 ( 1011 ) 2nci Frekans Kaynağı Aktif

12 ( 1012 ) Motor 2 Seçimi

17 ( 1017 ) Hız Arttırma

18 ( 1018 ) Hız Azaltma

35 ( 1035 ) Lokal Kontrol Aktif

Kod Tanım

Fabrika

Değeri

Değer Açıklama

E 20

( E 21 )

( E 27 )

Dijital Çıkışlar

Terminal Y1 Fonksiyonu

( Y2, ve 30 A/B/C için de

geçerlidir. )

Bazı Seçenekler

( 1000 li seçenekler dijital çıkışın tersi olarak kabul edilir. )

0 0 ( 1000 ) Çalışıyor

7 1 ( 1001 ) Referansa Ulaştı Sinyali

99 10 ( 1010 ) Hazır Sinyali

57 ( 1057 ) Fren Sinyali

99 ( 1099 ) Arıza Sinyali

…

E 43 LED Ekran Çalışma Değeri

Bazı Seçenekler

0 Hız

0 3 Çıkış Akımı

4 Çıkış Voltajı

8 Hesaplanan Tork Değeri

17 Analog Giriş

…

E 61

E 62

E 63

Analog Girişler

12

C1

C1(V2 Fonksiyonu)

Bazı Seçenekler

0 0 Seçilmedi

0 1 Frekans Komutu 1

0 2 Frekans Komutu 2

3 PID Set Değeri

5 PID Geri Besleme Sinyali

C 05 -

C 19

Multi Frekans Değeri 0.00 0.00 - 400 Hz

H 11 Yavaşlama Fonksiyonu

0 0 Rampalı Duruş

1 Boşta Duruş

H 26 Termistör Modu Seçimi

0 Aktif Değil

0 1 Aktif. Sıcaklık Hatası (OH4) Verir.

2 Aktif. Sıcaklık Uyarısı (THM) Verir.

H 27 Termistör Seviyesi 1.60 1.60 V 0.00 - 5.00 V

H 61 Motor Pot Fonksiyonu

0 Stoptan sonra 0.0 Hz

1 1 Stoptan sonraki son hız

J 68 Fren Kapama Akımı 100 10% %0.0 - %300

J 69 Fren Kapama Hızı 1.0 0.0 Hz 0.0 - 25.0 Hz

J 70 Fren Kapama Zamanı 1.0 0.3 sn 0.0 - 5.0 sn

J 71 Fren Açma Hızı 1.0 3.0 Hz 0.0 - 25.0 Hz

J 72 Fren Açma Zamanı 1.0 0.1 sn 0.0 - 5.0 sn

ANALOG GİRİŞ - ÇIKIŞLAR

13 Potans için +10Vdc

12 Potans Orta Ucu 0 - ±10 Vdc

11 Potans - Ucu

C1 Akım Girişi + Ucu

4  -  20 mA

0 - ±10 Vdc

SW7

SW8

PTC / NTC + ucu

11 Akım Girişi - Ucu PTC / NTC - ucu

FM Analog Çıkış 1 + Ucu

0 - 10 Vdc

4 - 20 mA

SW6

11 Analog Çıkış 1 - Ucu

ANALOG GİRİŞ ANAHTARLARI

SW7

C1 analog girişimizin 0 - ±10 Vdc veya 4-20mA seçimi için konulan dip swiçtir. C1 pozisyonunda 4-

20mA giriş kullanılır. V2 pozisyonunda ise 0 - ±10 Vdc olarak kullanılır.

SW8

C1 Girişi Analog Referans olarak kullanılabildiği gibi Motor sıcaklık sensörü bağlantısı için de

kullanılabilir. SW8 anahtarının fabrikasyon konumu analog referans ( Akım sinyali ) aktif olacak

şekildedir. Bu anahtar konum değiştirilirse PTC ya da NTC bağlantısı yapılabilir. Sıcaklık sensörü

voltaj sinyali verecek şekilde olmalıdır.

SW6

FM analog çıkışı Voltaj ya da Akım sinyali verebilmektedir. FM çıkışı için SW6 anahtarı kullanılır.

Fabrikasyon konumu voltaj sinyali verecek şekildedir.

1) Dijital Girişler;

Dijital girişlerin NPN (Source ) ya da PNP (Sink) olarak kullanılabilmesini SW1 anahtarı

belirlemektedir. Fabrikasyon ayarı PNP (Sink) olan anahtarın konumu değiştirilirse NPN (Source)

olarak kullanılabilir

FRENIC – ECO ÖZET KULLANIM KILAVUZU

GENEL BİLGİLER

PLC 24 VDC

CM DİJİTAL GİRİŞ COM UCU

FWD

REV

X1 - X5

Y1 - Y3 DİJİTAL ÇIKIŞ

CMY DİJİTAL ÇIKIŞ COM UCU

12 0-10V ANALOG GİRİŞ (POTANSİYOMETRE ORTAK UCU)

13 10 VDC (POTANSİYOMETRE BESLEME UCU

C1 AKIM GİRİŞİ ( 4-20 mA )

V2 VOLTAJ GİRİŞİ ( 0 - ±10 VDC ) ( PTC / NTC GİRİŞİ OLARAK DA KULLANILABİLİR ) SW 5

11 ANALOG GİRİŞ VE ÇIKIŞ COM UCU

FMA ANALOG ÇIKIŞ 1 ( 4 -20 mA yada 0 - ±10 VDC ) SW 4

FMI ANALOG ÇIKIŞ 2 ( 4 -20 mA )

30A RÖLE ÇIKIŞI 1 ( NORMALDE AÇIK KONTAK )

30B RÖLE ÇIKIŞI 1( NORMALDE KAPALI KONTAK )

30C RÖLE ÇIKIŞI 1 ORTAK UCU

Y5A

Y5C

SÜRÜCÜ KONTROL BAĞLANTILARI

DİJİTAL GİRİŞLER ( PNP / NPN SEÇİLEBİLİR ) SW1

RÖLE ÇIKIŞI 2 ( N/A KONTAK )

KOD TANIM AÇIKLAMA

F TEMEL FONKSİYONLAR

START/STOP, REFERANS, ANALOG ÇIKIŞLAR, RAMPA 1, BAZI

MOTOR DEĞERLERİ VE MOTOR KONTROLÜ GİBİ FONKSİYONLARIN

AYARLANDIĞI BÖLÜMDÜR.

E TERMİNAL FONKSİYONLARI DİJİTAL GİRİŞ VE ÇIKIŞLARIN AYARLANDIĞI BÖLÜMDÜR.

C FREANS FONKSİYONLARI

SABİT HIZLAR, ANALOG GİRİŞLER VE 2NCİ FREKANS KOMUTU

FONKSİYONLARININ AYARLANDIĞI BÖLÜMDÜR.

P MOTOR 1 PARAMETRELERİ 1NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

H GELİŞMİŞ FONKSİYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.

J UYGULAMA FONKSİYONLARI 1 PID VE MEKANİK FREN AYARLARININ YAPILDIĞI BÖLÜMDÜR.

Y HABERLEŞME FONKSİYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR

Besleme için giriş terminalleri L1/R, L2/S, L3/T dir.

• DCR (DC Reaktör) bağlanacak ise P1 ve P(+) terminalleri arasındaki köprü kaldırılıp yerine

bağlanır.

• R1, T1 harici fan besleme girişleri.

• Motor çıkış terminalleri U, V, W.

• R0, T0 kontrol devresi yedek besleme girişi.

• Topraklama klemensi G.

1) Motor Değerlerinin Girilmesi ve Tunning İşlemi

• F04 = Motor Nominal Frekansı

• F05 = Motor Nominal Gerilimi

• P01 = Motor Kutup Sayısı

• P02 = Motor Nominal Gücü

• P03 = Motor Nominal Akımı

• P06 = Motor Yüksüz Akımı

• P99 = Motor Türü

• P06 Hesaplama

• Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi

döndürerek yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.

- Motor duruyorken Tunning yapılması için P04 = 1 yapılmalıdır.

- V/F kontrol varken döndürerek Tunning yapılması için P04 = 2 yapılır.

Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start

vermek için kontrol yerinin local ya da remote olması önemli değildir.

Kod Tanım Değer Açıklama

0 Panel ▲▼ Tuşları ile

1 Voltaj  Girişinden ( 12 girişi )

2 Akım Girişinden ( C1 girişi )

3 Voltaj ( 12 ) ve Akım ( C1 ) Girişlerinin Toplamından

5 İkinci Voltaj Girişinden ( V2 )

0 Start / Stop Panelden , Yön Terminalden verilir.

1 Terminalden İleri / Geri Start

2 Panelden Start / Stop ( Sadece İleri )

3 Panelden Start / Stop ( Sadece Geri )

F 03 Maximum Frekans 25 - 120 Hz

F 05 Motor Nominal Gerilimi 160 - 500 V

F 07 Hızlanma Rampa Süresi 0.00 - 3600.00 sn

F 08 Yavaşlama Rampa Süresi

F 09 Tork yükseltme 0.00 - 20.00 %

F 11 Elektronik termal koruma 0.00 - 2000.00 A

F 12 Termal koruma bekleme 0.50 - 75.00 dak.

0 Hataya geçer.

3 Çalışmaya devam eder.(Kondansatör kapasitesi kadar)

4 Hata anındaki frekans değerinden start alır.

5 Başlama frekansı(F23) değerinden start alır.

F 15 Frekans Üst Limit 0 - 120 Hz

F 16 Frekans Alt Limit 0 - 120 Hz

F 18 Referans min. Sapma değeri (-)100.00% ile (+)100.00 % (F03 baz alınır)

F 23 Başlama frekansı 0.10 - 60.00 Hz

F 25 Durma frekansı 0.10 - 60.00 Hz

F 26 Anahtarlama Frekansı 0 - 15 kHz

0 Voltaj  Çıkışı ( 0 - 10 Vdc )

1 Akım Çıkışı ( 4 - 20 mA )

F 30 Analog Çıkış 1 Voltaj 100% Skala Yapmak İçin. %0 - %300 Ayar Aralığıdır.

0 Çıkış Frekansı ( Kayma Kompanzasyonundan Önce )

1 Çıkış Frekansı ( Kayma Kompanzasyonundan Sonra )

2 Çıkış Akımı

4 Çıkış Torku

0 Değişken momentli yük.

1 Sabit momentli yük.

2 Sabit momentli yük otomatik tork yükseltme aktif.

3 Enerji tasarruf modu. Değişken momentli yük.

4 Enerji tasarruf modu.Sabit momentli yük.

5 Enerji tasarruf modu.Sabit mom.yük tork yükseltme aktif.

Değer Açıklama

0 ( 1000 ) Multi Frekans Seçimi ( SS1 )

1 ( 1001 ) Multi Frekans Seçimi ( SS2 )

2 ( 1002 ) Multi Frekans Seçimi ( SS4 )

3 ( 1003 ) Multi Frekans Seçimi ( SS8 )

4 ( 1004 ) 2nci Rampa Seçimi

7 ( 1007 ) Serbest Duruş Aktif

8 ( 1008 ) Reset Alarm

9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )

11 ( 1011 ) 2nci Frekans Kaynağı Aktif

12 ( 1012 ) Motor 2 Seçimi

17 ( 1017 ) Hız Arttırma

18 ( 1018 ) Hız Azaltma

35 ( 1035 ) Lokal Kontrol Aktif

…

0 ( 1000 ) Çalışıyor

1 ( 1001 ) Referansa Ulaştı Sinyali

10 ( 1010 ) Hazır Sinyali

57 ( 1057 ) Fren Sinyali

99 ( 1099 ) Arıza Sinyali

…

E 34

Aşırı yük erken uyarı akım

seviyesi

0.00 - 2000.00 A

E 35

Aşırı yük erken uyarı bekleme

süresi

10 0.01 - 600.00 sn

0 Hız

3 Çıkış Akımı

4 Çıkış Voltajı

8 Hesaplanan Tork Değeri

17 Analog Giriş

…

0 Parametre değiştirme ve kopyalama menüleri.

1 Parametre kontrol ve kopyalama menüleri.

2 Değiştirme, kontrol, izleme, kopyalama menüleri.

0 Seçilmedi

1 Frekans Komutu 1

2 Frekans Komutu 2

3 PID Set Değeri

5 PID Geri Besleme Sinyali

20 Analog Input Monitor

C 05

C 11

Multi Frekans Değeri 0.00 - 500 Hz

Kod Tanım Değer Açıklama

H 03 Data Reset Fabrika ayarlarına dönmek için (1) yapılır.

H 04 Otomatik reset tekrar sayısı 0 - 10

H 05 Otomatik reset bekleme süresi 0.5 - 20.00 sn

0 Sürekli çalışma

1 Isıya göre çalışma

0 Rampalı Duruş

1 Boşta Duruş

0 Aktif  Değil

1 Aktif.  Sıcaklık Hatası (OH4) Verir.

2 Aktif.  Sıcaklık Uyarısı (THM) Verir.

H 50

İsteğe bağlı belirlenmiş sabit V/f

oranı frekans değeri

0 - 120 Hz

H 51

İsteğe bağlı belirlenmiş sabit V/f

oranı gerilim değeri

0 - 500 V

ANALOG GİRİŞ ANAHTARLARI

SW5

V2 terminalinin Analog giriş/PTC girişi seçimi için konulan dip swiçtir.

SW4

FMA analog çıkışı Voltaj ya da Akım sinyali verebilmektedir. FM çıkışı için SW4 anahtarı kullanılır.

Fabrikasyon konumu voltaj sinyali verecek şekildedir.

Dijital girişlerin NPN (Sink) ya da PNP (Source) olarak kullanılabilmesini SW1 anahtarı

belirlemektedir. Fabrikasyon ayarı PNP (Source) olan anahtarın konumu değiştirilirse NPN (Sink)

olarak kullanılabilir.

SABİT HIZ SEÇİM TABLOSU;

E01 – E05 parametrelerinde dijital girişlerin seçenekleri ile belirlenir. (0, 1, 2 ve 3 seçenekleri ile)

0.0 – 500 Hz arasında değer girilebilir. Aşağıda bu seçimle ilgili tabloyu bulabilirsiniz

FRENIC – MEGA ÖZET KULLANIM KLAVUZU

GENEL BİLGİLER

SÜRÜCÜ KONTROL BAĞLANTILARI

PLC 24 VDC

CM DİJİTAL GİRİŞ COM UCU

FWD

REV DİJİTAL GİRİŞLER ( PNP / NPN SEÇİLEBİLİR ) SW1

X1 - X7

EN ENABLE GİRİŞİ

Y1 - Y4 DİJİTAL ÇIKIŞ

CMY DİJİTAL ÇIKIŞ COM UCU

12 POTANSİYOMETRE ORTAK UCU

13 POTANSİYOMETRE BESLEME UCU 10 VDC

C1 AKIM GİRİŞİ ( 4-20 mA ) ( PTC / NTC GİRİŞİ OLARAK DA KULLANILABİLİR ) SW 5

V2 VOLTAJ GİRİŞİ ( 0 - ±10 VDC )

11 ANALOG GİRİŞ VE ÇIKIŞ COM UCU

FM1 ANALOG ÇIKIŞ 1 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 4

FM2 ANALOG ÇIKIŞ 2 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 6

DX+

RS-485 HABERLEŞME PORTU ( SW2 SONLANDIRMA DİRENCİ )

DX- SW 2

SD RS-485 BAĞLANTISI SHIELD UCU

30A RÖLE ÇIKIŞI 1 ( N / A KONTAK )

30B RÖLE ÇIKIŞI 1 ( N / K KONTAK )

30C RÖLE ÇIKIŞI 1 ORTAK UCU

Y5A

RÖLE ÇIKIŞI 2 ( SADECE N / A KONTAK )

Y5C

PARAMETRE KODLARI

KOD TANIM AÇIKLAMA

F TEMEL FONKSİYONLAR

START/STOP, REFERANS, ANALOG ÇIKIŞLAR, RAMPA 1, BAZI

MOTOR DEĞERLERİ VE MOTOR KONTROLÜ GİBİ FONKSİYONLARIN

AYARLANDIĞI BÖLÜMDÜR.

E TERMİNAL FONKSİYONLARI DİJİTAL GİRİŞ VE ÇIKIŞLARIN AYARLANDIĞI BÖLÜMDÜR.

C FREANS FONKSİYONLARI

SABİT HIZLAR, ANALOG GİRİŞLER VE 2NCİ FREKANS KOMUTU

FONKSİYONLARININ AYARLANDIĞI BÖLÜMDÜR.

P MOTOR 1 PARAMETRELERİ 1NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

H GELİŞMİŞ FONKSİYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.

A MOTOR 2 PARAMETRELERİ 2NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

B MOTOR 3 PARAMETRELERİ 3NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

R MOTOR 4 PARAMETRELERİ 4NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

J UYGULAMA FONKSİYONLARI 1 PID VE MEKANİK FREN AYARLARININ YAPILDIĞI BÖLÜMDÜR.

D UYGULAMA FONKSİYONLARI 2

HIZ KONTROLÜ (PID), ENKODER AYARLARI VE PULS GİRİŞİ

AYARLARININ YAPILDIĞI BÖLÜMDÜR.

Y HABERLEŞME FONKSİYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR.

U ÖZEL FONKSİYONLAR

LOJİK İŞLEMLERLE ADIMLI ÖZEL PROGRAMLAMANIN

YAPILABİLDİĞİ BÖLÜMDÜR.

BAZI PARAMETRELER VE AÇIKLAMALARI

1) Motor Değerlerinin Girilmesi ve Tunning İşlemi

F04 = Motor Nominal Frekansı

F05 = Motor Nominal Gerilimi

P01 = Motor Kutup Sayısı

P02 = Motor Nominal Gücü

P03 = Motor Nominal Akımı

Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi

döndürerek yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.

- Motor duruyorken Tunning yapılması için bu değer 1 yapılmalıdır.

- V/F kontrol varken döndürerek Tunning yapılması için 2 yapılır.

- Vektör kontrol varken döndürerek Tunning yapılması için 3 yapılır.

Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start

vermek için kontrol yerinin local ya da remote olması önemli değildir.

P99 = 4 olarak ayarlanmalı ( diğer motor )

2) Motor Kontrol Modu

Bu seçenek Fuji marka hız kontrol cihazlarında; F42 ( Drive Control Selection ) isimli

parametre ile belirlenmektedir. Ayrıca Frenic-Mega serisi hız kontrol cihazlarında 4 farklı motor

için 4 farklı kontrol modu seçilebilmektedir.

Parametre değerleri;

 0 = V/F Control ( Kayma Kompanzasyonu Aktif Değil )

 1 = Dynamic Torque Vector Control

 2 = V/F Control ( Kayma Kompanzasyonu Aktif )

 5 = Vector Control ( Açık Çevrim )

 6 = Vector Control ( Kapalı Çevrim )

Vinç, Ekstruder, Konveyör ya da açık çevrim olan diğer genel uygulamalarda Dynamic

Torque Vector Control ( 1 ) modu uygun olacaktır. Fan, Pompa ve Kompresörler için V/F Control (

0 ya da 2 ) modu kullanılabilir. Vinçler, Açma-Sarma uygulamaları gibi hassas olarak çalışacak

kapalı çevrim uygulamalarda da Vector Control ( 6 ) seçilmelidir.

Besleme için giriş terminalleri L1/R,L2/S,L3/T dir.

DCR (DC reaktör) bağlanacak ise P1ve P(+) terminalleri arasındaki kısa devre çubukları sökülür, DCR P1 ve P(+)

klemenslerine bağlanır.

7,5kW ve altındaki güçlerde Frenleme direnci P(+) ve DB terminalleri bağlı şekilde gelir. Bu frenleme direnci uygulama

için yeterli olmazsa , harici bir direnç mevcut direnç sökülerek takılabilir. 22kW ve altında frenleme kıyıcısı standart

donanımdır. Frenleme direnci P(+) ve DB terminallerine bağlanmalıdır. 22kW üzerindeki güçlerde Kıyıcı opsiyoneldir

(DBU). Bu modülde P(+) ile DB terminallerine bağlanmalıdır.

R1,T1, harici fan besleme girişi. Normalde bağlamaya ihtiyaç yoktur

Motor çıkış terminalleri U,V,W dur.

R0,T0 Kontrol devresi için yedek güç besleme devresi. Back-up amaçlı kullanılabilir.

Motor ve Besleme topraklamaları G terminaline bağlanır.

Kod Tanım

Fabrika

Değeri

Değer Açıklama

F 01 Referans Kaynağı 1

0 0 Panel ▲▼ Tuşları ile

1 Voltaj Girişinden ( 12 girişi )

2 Akım Girişinden ( C1 girişi )

3 Voltaj ( 12 ) ve Akım ( C1 ) Girişlerinin Toplamından

5 İkinci Voltaj Girişinden ( V2 )

7 Motor Pot ile ( Dijital Girişlerden Hız Arttır / Azalt )

8 Panel ▲▼ Tuşları ile ( Darbesiz Geçiş Etkin )

11 Ek Dijital Giriş Modülünden

12 Pulse Referansı ( Opsiyon PG Kartı ile )

F 02 Çalıştır Komutu

2 0 Start / Stop Panelden , Yön Terminalden verilir.

1 Terminalden İleri / Geri Start

2 Panelden Start / Stop ( Sadece İleri )

3 Panelden Start / Stop ( Sadece Geri )

F 07 Hızlanma Süresi 6.00 0.00 - 3600.00 sn

F 08 Yavaşlama Süresi 6.00 0.00 - 3600.00 sn

F 26 Anahtarlama Frekansı 15 10 kHz 0 - 15 kHz

F 29 Analog Çıkış 1

0 0 Voltaj Çıkışı ( 0 - 10 Vdc )

1 Akım Çıkışı ( 4 - 20 mA )

F 30 Analog Çıkış 1 Voltaj 100 100% Skala Yapmak İçin. %0 - %300 Ayar Aralığıdır.

F 31

Analog Çıkış 1

Fonksiyonu

0 Bazı

Seçenekler

0 Çıkış Frekansı ( Kayma Kompanzasyonundan Önce )

1 Çıkış Frekansı ( Kayma Kompanzasyonundan Sonra )

2 Çıkış Akımı

4 Çıkış Torku

E 01

( E 02 )

( E 03 )

( E 04 )

( E 05 )

( E 06 )

( E 07 )

Dijital Girişler

Terminal X1

Fonksiyonu

( X2, X3, .. X7 için de

geçerlidir. )

Bazı Seçenekler

( 1000 li seçenekler dijital girişin tersi olarak kabul edilir. )

0 ( 1000 ) Multi Frekans Seçimi ( SS1 )

1 ( 1001 ) Multi Frekans Seçimi ( SS2 )

0 2 ( 1002 ) Multi Frekans Seçimi ( SS4 )

1 3 ( 1003 ) Multi Frekans Seçimi ( SS8 )

2 4 ( 1004 ) 2nci Rampa Seçimi

3 7 ( 1007 ) Serbest Duruş Aktif

4 8 ( 1008 ) Reset Alarm

5 9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )

8 11 ( 1011 ) 2nci Frekans Kaynağı Aktif

12 ( 1012 ) Motor 2 Seçimi

17 ( 1017 ) Hız Arttırma

18 ( 1018 ) Hız Azaltma

35 ( 1035 ) Lokal Kontrol Aktif

Kod Tanım

Fabrika

Değeri

Değer Açıklama

E 20

( E 21 )

( E 22 )

( E 23 )

( E 24 )

( E 27 )

Dijital Çıkışlar

Terminal Y1 Fonksiyonu

( Y2, Y3, Y4, Y5A/5C ve

30 A/B/C için de

geçerlidir. )

0 Bazı Seçenekler

( 1000 li seçenekler dijital çıkışın tersi olarak kabul edilir. )

1 0 ( 1000 ) Çalışıyor

2 1 ( 1001 ) Referansa Ulaştı Sinyali

7 10 ( 1010 ) Hazır Sinyali

15 57 ( 1057 ) Fren Sinyali

99 99 ( 1099 ) Arıza Sinyali

…

E 43

LED Ekran Çalışma

Değeri

0

Bazı Seçenekler

0 Hız

3 Çıkış Akımı

4 Çıkış Voltajı

8 Hesaplanan Tork Değeri

17 Analog Giriş

…

E 61

E 62

E 63

Analog Girişler

12

C1

V2

Bazı Seçenekler

0 0 Seçilmedi

0 1 Frekans Komutu 1

0 2 Frekans Komutu 2

3 PID Set Değeri

5 PID Geri Besleme Sinyali

7 Analog Tork Limit Değeri A

…

C 05 -

C 19

Multi Frekans Değeri

0

0.00 - 500 Hz

H 11 Yavaşlama Fonksiyonu

0 0 Rampalı Duruş

1 Boşta Duruş

H 61 Motor Pot Fonksiyonu

1 0 Stoptan sonra 0.0 Hz

1 Stoptan sonraki son hız

H 26 Termistör Modu Seçimi

0 0 Aktif Değil

1 Aktif. Sıcaklık Hatası (OH4) Verir.

2 Aktif. Sıcaklık Uyarısı (THM) Verir.

H 27 Termistör Seviyesi 0.35 1.60 V 0.00 - 5.00 V

J 68 Fren Kapama Akımı 100 10% %0.0 - %300

J 69 Fren Kapama Hızı 1.0 0.0 Hz 0.0 - 25.0 Hz

J 70 Fren Kapama Zamanı 1.0 0.3 sn 0.0 - 5.0 sn

J 71 Fren Açma Hızı 1.0 3.0 Hz 0.0 - 25.0 Hz

J 72 Fren Açma Zamanı 1.0 0.1 sn 0.0 - 5.0 sn

J 95 Fren Kapama Torku 100 100% %0.0 - %300

J 96 Hız Seçimi 0 0

ANALOG GİRİŞ - ÇIKIŞLARs

13 Potans için +10Vdc

12 Potans Orta Ucu 0 - ±10 Vdc

11 Potans - Ucu

V2 Voltaj Girişi + Ucu

0 - ±10 Vdc

11 Voltaj Girişi - Ucu

C1 Akım Girişi + Ucu

4  -  20 mA SW5

PTC / NTC + ucu

11 Akım Girişi - Ucu PTC / NTC - ucu

FM1 Analog Çıkış 1 + Ucu

0 - 10 Vdc

4 - 20 mA

SW4

11 Analog Çıkış 1 - Ucu

FM2 Analog Çıkış 2 + Ucu

0 - 10 Vdc

4 - 20 mA

SW6

11 Analog Çıkış 2 - Ucu

ANALOG GİRİŞ ANAHTARLARI

SW5

C1 Girişi Analog Referans olarak kullanılabildiği gibi Motor sıcaklık sensörü bağlantısı için de

kullanılabilir. SW5 anahtarının fabrikasyon konumu analog referans ( Akım sinyali ) aktif olacak

şekildedir. Bu anahtar konum değiştirilirse PTC ya da NTC bağlantısı yapılabilir. Sıcaklık sensörü

voltaj sinyali verecek şekilde olmalıdır.

SW4 ve SW6

FM1 ve FM2 analog çıkışları Voltaj ya da Akım sinyali verebilmektedir. FM1 çıkışı için SW4

anahtarı, FM2 çıkışı için de SW6 anahtarı kullanılır. Her iki anahtarın fabrikasyon konumu voltaj

sinyali verecek şekildedir.

1) Dijital Girişler;

Dijital girişlerin NPN (Source) ya da PNP (Sink) olarak kullanılabilmesini SW11 anahtarı

belirlemektedir. Fabrikasyon ayarı PNP (Sink) olan anahtarın konumu değiştirilirse NPN (Source)

olarak kullanılabilir.

SİPARİŞLERİNİZ SİPARİŞ TEYİD FORMU ONAYLANDIKTAN VE ÜCRETİ BANKA HESABIMIZA EFT VEYA HAVALE OLDUKTAN SONRA   ADRESİNİZE KARGO İLE TESLİM EDİLİR.

     FUJİ ÜRÜNLERİ 1 SENE FABRİKA ÜRETİM HATALARINA KARŞI ÜRETİCİ FİRMA GARANTİSİ ALTINDADIR.

CEP   : 0542-417 71 86

MAİL : gurotomasyon@gmail.com
