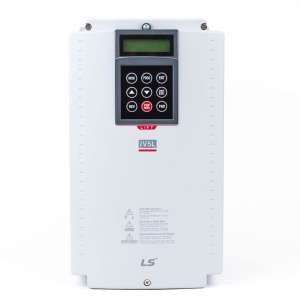

IV5L SÜRÜCÜ LS MARKA
IV5L Serisi 3 Faz 380V
3 Fazlı 400V(5,5~22kW)
| LSLV ve iV5L-4CNNN | 055 | 075 | 110 | 150 | 185 | 220 | ||
|---|---|---|---|---|---|---|---|---|
| Motor Değeri | HP | 7.5 | 10 | 15 | 20 | 25 | 30 | |
| kW | 5.4 | 7.5 | 11 | 15 | 18.5 | 22 | ||
| Çıkış Değeri | Kapasite [kVA] | 9.1 | 12.2 | 18.3 | 22.9 | 29.0 | 34.3 | |
| Nominal Akım [A] | 12 | 16 | 24 | 30 | 39 | 45 | ||
| Hız | 0~3600 dev/dak | |||||||
| Gerilim [V] | 0~380 V (480 V) | |||||||
| Giriş Derecelendirmesi | Gerilim [V] | 3 fazlı 380~480VAC (-10% ~ +10%) | ||||||
| Frekans [Hz] | 50~60Hz (±%5) | |||||||
| Ağırlık (kg(lbs)) | 7,7 (16,9) | 7,7 (16,9) | 13,7 (30,2) | 13,7 (30,2) | 20,3 (44,7) | 20,3 (44,7) | ||
· Standart motor kapasitesi standart 4 kutuplu motora dayanmaktadır.
· 400V Sürücüler 440V besleme gerilimi için tasarlanmıştır.
· Maksimum çıkış voltajı giriş voltajını aşamaz.
(7.5HP) LSV055iV5L-4CNNN
(10HP) LSV075iV5L-4CNNN
| (15HP) LSV110iV5L-4CNNN |
(20HP) LSV150iV5L-4CNNN
(25HP) LSV185iV5L-4CNNN
(30HP) LSV220iV5L-4CNNN
TAMİR VE SİPARİŞ İÇİN
MERKEZ TELEFON: 0542-417 7186
MAİL: gurotomasyon@gmail.com
TAMİR VE SİPARİŞ İÇİN
MERKEZ TELEFON: 0542-417 7186
MAİL: gurotomasyon@gmail.com
Hem IM/PM kontrolü için entegre yazılım
- Yerleşik tuş takımıyla seçilebilir IM/PM kontrolü
- Asenkron Motor: V/F, Kayma Telafisi, Sensörlü Vektör
- Kalıcı Mıknatıslı Motor: Sensörlü Vektör
Dahili Güvenli Tork Kapatma (STO)
- Acil durumlarda yedek güvenlik terminali aracılığıyla giriş sinyalindeki güç tabanının bağlantısını keser
- Güvenlik işlevi EN61508, SIL2(EN13849-1) gereksinimlerini karşılar
Otomatik Tork Artışı
- Açık döngü kontrol performansı güvence altına alındı
Geri alma önleme
- Kaldırma freni açıldığında enkoder konum kontrolü ile başlangıç torku telafisi yoluyla geri dönmeyi önler
ALLS(Otomatik Hafif Yük Arama)
- Bataryayla çalıştırmada asansörün daha az yükle güvenli bir yönde çalışmasını sağlayan fonksiyon (acil durumlar)
Avlanmayı Önleme Yönetmeliği
- V/F kontrolü altındaki mekanik rezonansın neden olduğu akım avını (Akım bozulması veya salınım) içerir
Pille Çalışma
- Elektrik kesintisi nedeniyle ana güç sağlanmadığında harici olarak takılan akü gücünü kullanarak acil durum motor çalışması (Aküyle çalışmada hız ve akü giriş voltajı ayarlanabilir)
Trip/Uyarı fonksiyonu
- Uyarı ve açma ayarıyla hatayı izleyebilme - Açma: Pil çalışması sırasında fan, hata, pil sinyal kaybı, A3 hatası, LV2 hatası, Güvenlik A/B hatası, SINCOS giriş bağlantısı kontrolü ve Endat opsiyon kartı için veri saati ayarları
- Uyarı: Fan alarmı
- Endat enkoder arıza tespiti
Kodlayıcı seçenekleri
- Endat, SIN/COS Enkoder Geri Besleme seçenekleri mevcut
* Artımlı enkoder : Varsayılan
Asansör G/Ç'si,
asansör sıralama programına entegre edilmiştir
- Kaldırma sırası programına gömülü
- Kabin konumu çıkışı
- E/L konumu ve sıra kontrolü
- MC/Fren çalışma sinyali çıkışı
- E/L'ye özel konnektör
SIN/COS ve EnDat enkoder için SIN/COS+Endat
Opsiyon Kartı
- Seçilebilir Endat ve Sin/COS Seçeneği
- Maks. 3.600 rpm hız
- Arabada Geliştirilmiş Rahatlık hissi
- Heidenhain Kodlayıcıyla Uyumluluk
- ECN413, ECN1313, ERN487, ERN1387
SIN/COS enkoderi için SIN/COS
Opsiyon Kartı
- Sin/COS Seçeneği
- Maks. 130rpm(2048ppr'de) ila 550rpm(512ppr'de) hız
- Arabada Geliştirilmiş Rahatlık hissi
- Heidenhain Kodlayıcıyla Uyumluluk
- ECN413, ECN1313, ERN487, ERN1387
Tuş takımı işlevleri
(7.5HP) LSV055iV5L-4CNNN
(10HP) LSV075iV5L-4CNNN
| (15HP) LSV110iV5L-4CNNN |
(20HP) LSV150iV5L-4CNNN
(25HP) LSV185iV5L-4CNNN
(30HP) LSV220iV5L-4CNNN
TAMİR VE SİPARİŞ İÇİN
MERKEZ TELEFON: 0542-417 7186
MAİL: gurotomasyon@gmail.com

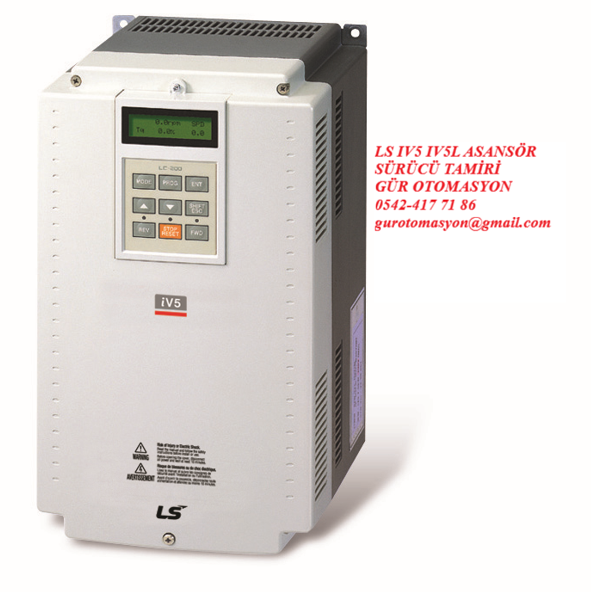

iV5 Serisi 3 Faz 380V
Ürün Açıklaması
MERKEZ: GÜR ELEKTRİK OTOMASYON
GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO:9 ALİBEYKÖY / EYÜPSULTAN/ İSTANBUL
CEP : 0542 4177186
MAİL : gurotomasyon@gmail.com
| *Asansör uygulamaları için |
| (Değişken tork uygulamaları) |
| *Sensörlü Vektör Kontrol |
| *%150 tork |
| *Auto-tuning |
| *PID Kontrol |
| *Programlanabilir Giriş/Çıkış |
| *0-10VDC,10-10VDC Analog giriş |
| *-10-10V Analog çıkış |
| *Taşınabilir Keypad |
MERKEZ: GÜR ELEKTRİK OTOMASYON
GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO:9 ALİBEYKÖY / EYÜPSULTAN/ İSTANBUL
SİPARİŞ TELEFON
CEP : 0542 4177186
MAİL : gurotomasyon@gmail.com
ÜRÜNLERİN YEDEK PARÇALARI STOKLARIMIZDA OLDUGUNDAN TAMİRLERİ FİRMAMIZDA İTİNA İLE YAPILMAKTADIR
TAMİR KARGO ADRESİMZ :
GÜR ELEKTRİK OTOMASYON
GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO 9 ALİBEYKÖY-EYÜPSULTAN-İSTANBUL
TELEFON: 0542 - 4177186
MAİL: gurotomasyon@gmail.com
200V Sınıfı
| Tür : SV[ ][ ][ ]iV5-2(DB) | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 |
| motor serileri 1) | [kW] | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Nominal Çıkış | Kapasite[kVA] 2) | 4.5 | 6.1 | 9.1 | 12.2 | 17.5 | 22.5 | 28.2 | 33.1 | 46 | 55 |
| Nominal Akım [A] | 12 | 16 | 24 | 32 | 46 | 59 | 74 | 88 | 122 | 146 | |
| Çıkış hızı | 0 ~ 3600 (dev/dak) | ||||||||||
| Çıkış voltajı | 0 ~ 200V(230V) 3) | ||||||||||
| Anma girişi töreni | Gerilim | 3Ø 200 ~ 230V (-%10 ~ +%10) | |||||||||
| Sıklık | 50 ~ 60Hz (±%5) | ||||||||||
| Ağırlık[Kg(Ibs)] | 6(13) | 6(13) | 7,7(16,9) | 7,7(16,9) | 13,7(30,2) | 13,7(30,2) | 20,3(44,7) | 20,3(44,7) | 42(93) | 42(93) | |
400V Sınıfı (AC Güç Giriş Tipi)
| Tür : SV[ ][ ][ ]iV5-4(DB) | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 |
| motor aralıkları | [kW] | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Nominal çıkış | Kapasite[kVA] | 4.5 | 6.1 | 9.1 | 12.2 | 18.3 | 22.9 | 29.7 | 34.3 | 46 | 57 |
| Nominal Akım [A] | 6 | 8 | 12 | 16 | 24 | 30 | 39 | 45 | 61 | 75 | |
| Çıkış hızı | 0 ~ 3600 (dev/dak) | ||||||||||
| Çıkış voltajı | 0 ~ 380V(480V) 3) | ||||||||||
| Anma girişi töreni | Gerilim | 3Ø 380 ~ 480V (-%10 ~ +%10) 4) | |||||||||
| Sıklık | 50 ~ 60Hz (±%5) | ||||||||||
| Ağırlık[Kg(Ibs)] | 6(13) | 6(13) | 7,7(16,9) | 7,7(16,9) | 13,7(30,2) | 13,7(30,2) | 20,3(44,7) | 20,3(44,7) | 42(93) | 42(93) | |
| Tür : SV[ ][ ][ ]iV5-4(DB) | 450 | 550 | 750 | 900 | 1100 | 1320 | 1600 | 2200 | 2800 | 3150 | 3750 | 5000 | 8000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 60 | 75 | 100 | 120 | 150 | 175 | 215 | 300 | 373 | 420 | 500 | 600 | 1067 |
| motor aralıkları | [kW] | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 220 | 280 | 315 | 375 | 500 | 800 |
| Nominal çıkış | Kapasite[kVA] | 70 | 85 | 116 | 140 | 170 | 200 | 250 | 329 | 416 | 468 | 557 | 732 | 1105 |
| Nominal Akım [A] | 91 | 110 | 152 | 183 | 223 | 264 | 325 | 432 | 546 | 614 | 731 | 960 | 1384 | |
| Çıkış hızı | 0 ~ 3600 (dev/dak) | |||||||||||||
| Çıkış voltajı | 0 ~ 380V(460V) 3) | |||||||||||||
| Anma girişi töreni | Gerilim | 3Ø 380 ~ 480V (-%10 ~ +%10) 4) | ||||||||||||
| Sıklık | 50 ~ 60Hz (±%5) | |||||||||||||
| Ağırlık[Kg(Ibs)] | 63 (139) | 63 (139) | 68 (150) | 98 (216) | 98 (216) | 122 (269) | 122 (269) | 175 (386) | 243 (536) | 380 (838) | 380 (838) | 476 (1050) | 589 (1300) | |
400V Sınıfı (DC Güç Giriş Tipi)
| SV [ ] [ ] [ ] iV5-4DC | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 450 | 550 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 |
| motor serileri 1) | [kW] | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 |
| çıktı | Kapasite[kVA] 2) | 9.1 | 12.2 | 18.3 | 22.9 | 29.7 | 34.3 | 46 | 57 | 70 | 85 |
| Nominal Akım [A] | 12 | 16 | 24 | 30 | 39 | 45 | 61 | 75 | 91 | 110 | |
| Hız | 0 ~ 3600 (dev/dak) | ||||||||||
| Gerilim | 0 ~ 380V(480V) 3) | ||||||||||
| Giriş Nominal Gerilimi | DC 540 ~ 680V(+%10) 5) | ||||||||||
| Tahrik ağırlığı [Kg(Ibs)] | 12(26) | 12(26) | 24(53) | 24,5(54) | 25(55) | 25(55) | 38,5(84) | 38,5(84) | 50(110) | 50(110) | |
| SV [ ] [ ] [ ] iV5-4DC | 750 | 900 | 1100 | 1320 | 1600 | 2200 | 2800 | 3150 | 3750 | 5000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 100 | 120 | 150 | 175 | 215 | 300 | 373 | 420 | 500 | 666 |
| motor serileri 1) | [kW] | 75 | 90 | 110 | 132 | 160 | 220 | 280 | 315 | 375 | 500 |
| çıktı | Kapasite[kVA] 2) | 116 | 140 | 170 | 200 | 250 | 329 | 416 | 468 | 557 | 732 |
| Nominal Akım [A] | 152 | 183 | 223 | 264 | 325 | 432 | 546 | 614 | 731 | 960 | |
| Hız | 0 ~ 3600 (dev/dak) | ||||||||||
| Gerilim | 0 ~ 380V(480V) 3) | ||||||||||
| Giriş anma gerilimi | DC 540 ~ 680V(+%10) 5) | ||||||||||
| Tahrik ağırlığı [Kg(Ibs)] | 55 (121) | 79 (174) | 79 (174) | 98,5 (217) | 98,5 (217) | 154,5 (340) | 206 (454) | 343 (756) | 343 (756) | 466 (1028) | |
400V Sınıfı (MRL)
| SV [ ] [ ] [ ] iV5-4(MRL) | 075 | 110 | 150 | 220 | |
|---|---|---|---|---|---|
| Maksimum uygulanabilir | [HP] | 10 | 15 | 20 | 30 |
| motor aralıkları | [kW] | 7.5 | 11 | 15 | 22 |
| Nominal çıkış | Kapasite[kVA] 2) | 13.7 | 20.6 | 27.5 | 39.6 |
| Nominal Akım [A] | 18 | 27 | 36 | 52 | |
| Çıkış hızı | 0 ~ 200 (dev/dak) | ||||
| Çıkış voltajı | 380V~480V 3) | ||||
| Anma girişi töreni | Gerilim | 3Ø 380 ~ 480V (-%10 ~ +%10) | |||
| Sıklık | 50~60Hz (±%5) | ||||
| Ağırlık[Kg(Ibs)] | 14(30,8) | 14(30,8) | 18.7(41) | 19(41,8) | |
1) LG-OTIS 4 kutuplu motorun kullanılması durumunda uygulanabilir maksimum motor çıkış kapasitesini 05 temsil eder.
2) Nominal kapasite (= 3VI), 200V sınıfı için 220V, 400V sınıfı için 440V esas alınarak hesaplanır.
3) Maksimum çıkış voltajı, belirtilen giriş voltajından daha yüksek üretilemez.
4) Giriş voltajı 480V'un üzerinde olduğunda nominal akım %10 oranında azaltılır.
5) Nominal akım, 680 VDC giriş voltajının üzerinde %10 oranında azaltılır.
IV5L
(7.5HP) LSV055iV5L-4CNNN
(10HP) LSV075iV5L-4CNNN
| (15HP) LSV110iV5L-4CNNN |
(20HP) LSV150iV5L-4CNNN
(25HP) LSV185iV5L-4CNNN
(30HP) LSV220iV5L-4CNNN
SV300iV5-4DB
3 Fazlı 400V(5,5~22kW)
| LSLV ve iV5L-4CNNN | 055 | 075 | 110 | 150 | 185 | 220 | ||
|---|---|---|---|---|---|---|---|---|
| Motor Değeri | HP | 7.5 | 10 | 15 | 20 | 25 | 30 | |
| kW | 5.4 | 7.5 | 11 | 15 | 18.5 | 22 | ||
| Çıkış Değeri | Kapasite [kVA] | 9.1 | 12.2 | 18.3 | 22.9 | 29.0 | 34.3 | |
| Nominal Akım [A] | 12 | 16 | 24 | 30 | 39 | 45 | ||
| Hız | 0~3600 dev/dak | |||||||
| Gerilim [V] | 0~380 V (480 V) | |||||||
| Giriş Derecelendirmesi | Gerilim [V] | 3 fazlı 380~480VAC (-10% ~ +10%) | ||||||
| Frekans [Hz] | 50~60Hz (±%5) | |||||||
| Ağırlık (kg(lbs)) | 7,7 (16,9) | 7,7 (16,9) | 13,7 (30,2) | 13,7 (30,2) | 20,3 (44,7) | 20,3 (44,7) | ||
· Standart motor kapasitesi standart 4 kutuplu motora dayanmaktadır.
· 400V Sürücüler 440V besleme gerilimi için tasarlanmıştır.
· Maksimum çıkış voltajı giriş voltajını aşamaz.
MERKEZ: GÜR ELEKTRİK OTOMASYON
GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO:9 ALİBEYKÖY / EYÜPSULTAN/ İSTANBUL
SİPARİŞ TELEFON
CEP : 0542 4177186
MAİL : gurotomasyon@gmail.com
GÜR OTOMASYON sektörde 50 yıla yaklaşan tecrübesi, geniş yedek parça stokları ve alanında uzman ekibiyle LS sürücülerinizi titizlikle inceleyerek en kısa zamanda tamirini gerçekleştirmektedir. Uzman ekibiyle LS Sürücü satışlarında sizlere destek olmaktadır. LS İV5 İV5L model sürücülerin Encoder, Kart, Panel satışlarını da gerçekleştirmekteyiz.
LS sürücülerin tamiri ve satışı geniş ürün ve yedek parça stoklarımızla uzman ekibimiz tarafından itina ile gerçekleştirilmektedir.
