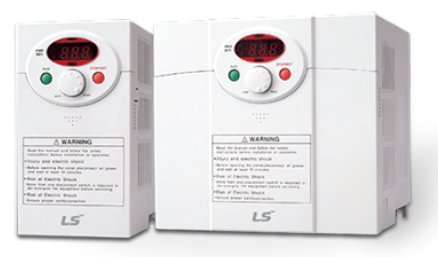

iC5 (EOL) Mikro Sürücü

Ürün Açıklaması

200V Sınıfı

Tip			SV004 iC5-1	SV008 iC5-1	SV015 iC5-1	SV022 iC5-1
200V Sınıfı	Motor Değeri	[HP]	0,5	1	2	3
		[kW]	0,4	0,75	1.5	2.2
	Çıkış değerleri	Kapasite[kVA]	0,95	0,95	3.0	4.5
		FLA[A]	2.5	0,95	3.0	4.5
		Çıkış frekansı	0 ~ 400Hz
		Çıkış voltajı	3 Fazlı200~230V
	Giriş derecelendirmeleri	Gerilim	Tek fazlı 200 ~ 230 V (±%10)
		FLA[A]	5.5	9.2	16	21.6
		Sıklık	50 ~ 60Hz (±%5)
Kontrol	Kontrol metodu		V/F kontrolü, Sunucusuz vektör kontrolü
	Frekans ayarı çözünürlüğü		Dijital referans: 0,01Hz Analog referans: 0,06Hz/60Hz
	Frekans ayarı çözünürlüğü		Dijital referans: 0,01Hz Analog referans: 0,06Hz/60Hz
	V/F oranı		Doğrusal, Kare model, Kullanıcı V/F
	Aşırı yük kapasitesi		%150'de 1 dakika, %200'de 30 saniye (ters karakteristikle)
	Tork artışı		Manuel tork artışı (0~15 ayarlanabilir), otomatik tork artışı
Giriş sinyali	Operasyon yöntemi		Tuş Takımı / Terminal / İletişim
	Frekans ayarı		Analog: 0~10V / 4~20mA, Dijital: Tuş Takımı, Haberleşme: RS485 (Opsiyon)
	Başlatma sinyali		İleri geri
	Çok adımlı hızlanma/çıkartma süresi		0,1~6000 sn. Maks. Çok fonksiyonlu terminalde 8 tip mevcuttur, Seçilebilir hızlanma/yavaşlama modelleri: Doğrusal, U ve S
	Acil durdurma		Sürücü çıkışının kesilmesi.
	Koşu		Jog işlemi
	Hata sıfırlama		Koruma fonksiyonu etkinken hatayı sıfırlayın
Çıkış sinyali	Çalışma durumu ve arıza çıkışı		Frekans algılama, Aşırı yük alarmı, Durma, Aşırı gerilim, Düşük gerilim, Sürücü aşırı ısınması, Çalıştırma, Durdurma, Sabit hız, Hız arama, Arıza çıkışı (Röle ve Açık kolektör çıkışı)
	Gösterge		Çıkış frekansı, akım, voltaj ve DC voltajından birini seçin.(Çıkış voltajı: 0~10V)
	Çalışma fonksiyonu		DC frenleme, Frekans limiti, Frekans atlama, İkinci fonksiyon, Kayma kompanzasyonu, Ters dönme önleme, Otomatik yeniden başlatma, PID kontrolü
Koruma fonksiyonları	Araba yolculuğu		Aşırı gerilim, Düşük gerilim, Aşırı akım, Sürücüde aşırı sıcaklık, Motorda aşırı sıcaklık, G/Ç faz kaybı, G/Ç yanlış kablolama, Aşırı yük, Harici cihaz hatası 1.2, Hız komutu kaybı, Donanım hatası, İletişim hatası, CPU hatası
	Sürücü alarmı		Durma önleme, Aşırı yük alarmı
	Anlık güç kaybı		15 msn'den az: çalışmayı sürdürme 15 msn'den fazla: otomatik yeniden başlatma mevcut
Ekran Tuş Takımı	Operasyon bilgileri		Çıkış frekansı, akım ve gerilim, Ayarlanan frekans değeri, Çalışma hızı, DC gerilim
	Yolculuk bilgileri		Koruma fonksiyonu etkinleştirildiğinde açma nedenini görüntüleyin. Son 5 arıza kaydı saklandı
Çevre	Ortam sıcaklığı		-10 ~ 40°C
	Depolama sıcaklığı		-20 ~ 65°C
	Nem		90 %RH maks (Yoğuşmasız)
	Atmosfer		Aşındırıcı gaz, yanıcı gaz, yağ buharı veya toz yok
	Basınç		70 ~ 106 bin Pa
