L100

Ürün Açıklaması

1. Kompakt

Isı dağılımı analizi ve 3D tasarım süreciyle boyut küçültme ve performans iyileştirme

Sınıfının en iyisi performans ve boyut açısından optimize edilmiş çözümler

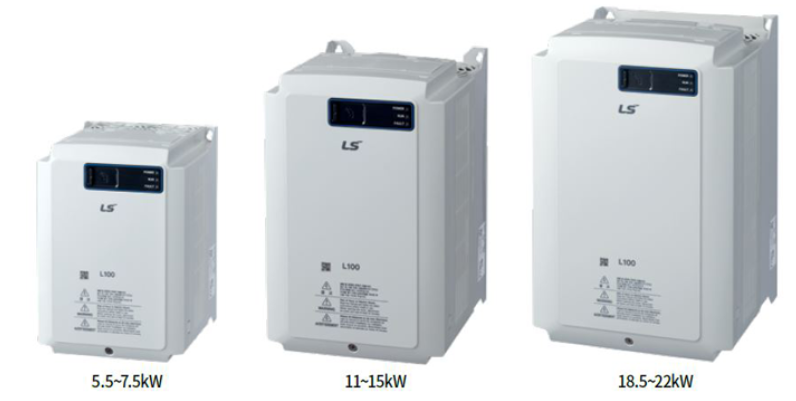

5,5/7,5kW boyut

• Diğer firma ürünlerine göre yarım boydur.

2. Optimizasyon

Asansör ve kaldırma sistemleri gibi yük kaldırma işlemleri için optimize edilen L100 serisi, güçlü ve temel işlevler sağlar

Birinci sınıf yüksek performanslı vektör kontrolü
Çeşitli yük koşulları için mevcuttur (hem IM hem de PM kontrolü)
Optimize edilmiş kontrol algoritması (voltaj/hız/akı kontrolü) ile sorunsuz ve hassas kontrol
Optimize edilmiş otomatik ayarlama (PM/IM durma otomatik ayarı, IM rotasyonel) ile hızlı kurulum otomatik ayar) ve kolay kontrol kazancı ayarı
Asansör sistemleri için temel işlevler

   • Sürüngen olmayan
   • Yük Hücresi olmayan ve geri dönmeyi önleyici
   • Acil durum (elektrik kesintisi) için pille çalışma fonksiyonu
   • Otomatik hafif yük arama
   • Kısa kat çalışma düzeni için optimize edilmiş çok adımlı hız kontrolü
   • Asansör I/O desteği
   • Avlanmaya karşı regülatör

3. Sorumluluk

Dahili güvenlik fonksiyonu ve güçlü gürültü önleme özelliği

Dahili gürültü önleyici EMC filtresi

• 1. çevre/kategori C2 (Sınıf B) CE sertifikası

Yerleşik güvenlikle sistem kararlılığı (SIL 2)

4. Kolaylık

Kurulum, devreye alma ve bakımda kullanıcı rahatlığını artıran çeşitli özellikler

Çalışma izleme için durum LED'i
Ön kayar kapı aracılığıyla kolay tuş takımı bağlantısı
Dahili dinamik fren devresi
Kolay bakım için çıkarılabilir terminal
DriveView9 desteği
Dahili iletişim: CAN2.0B, RS-232C
DC Reaktör konektörü
Kolay soğutma fanı değişimi

Seçenek

Artımlı Kodlayıcı

• Artımlı A/B Darbesi

• Güç: DC5/12/15V

• Giriş: A+[PA], A-, B+[PB], B-

• Çıkış: RA, RB, RG (Enkoder A, B fazı dönüş darbesi)

• Kodlayıcı: Hat sürücüsü (5V), Açık kolektör (12V, 15V)

EnDat Kodlayıcı

• HEIDENHAIN Kodlayıcı I/F (EnDat v2.2)

• Güç: DC5V

• Giriş: SIN+, SIN-, COS+, COS-, DATA+, DATA-, CLK+, CLK-

• Çıkış: RA, RB, RG

• Kodlayıcı: ECN413, ECN1313, ERN487, ERN1387

SIN/COS Kodlayıcı

• HEIDENHAIN Kodlayıcı I/F

• Güç: DC5V

• Giriş: SIN+, SIN-, COS+, COS-, SIN2+, SIN2-, COS2+, COS2-

• Çıkış: RA, RB, RG

• Kodlayıcı: ECN413, ECN1313, ERN487, ERN1387

Asansör G/Ç (ELIO)

• Asansör G/Ç terminaline ayrılmıştır

• Dijital giriş: Asansör kabin kontrolü için 9 nokta

• Dijital çıkış: Asansör kabini konumu ve çalışma kontrolü için 10 nokta

• Arıza bilgisi çıkışı: 4 no

TEKLİF AL

Teknik Detay

SİPARİŞ İÇİN

MERKEZ TELEFON: 0542-417 7186

L100 serisi, kaldırma uygulamaları için sınıfının en iyisi performansı ve boyut açısından optimize edilmiş çözümler sunar. Yük kaldırma işlemi için optimize edilmiş L100 serisi, asansör sistemleri için temel işlevleri ve seçenekleri sunar.

modeli ve türü

LSLV[][][][]L100-4NNFN 1)		0055	0075	0110	0150	0185	0220
Maks. motor kapasitesi 2)	[HP]	7.5	10	15	20	25	30
Maks. motor kapasitesi 2)	[kW]	5.5	7.5	11	15	18.5	22
Nominal çıkış	Kapasite	9.1	12.2	18.3	22.9	29.7	34.3
	Nominal akım [A]	12	16	24	30	39	45
	Çıkış hızı	Asenkron motor: 0~3600[RPM], Senkron motor: 0~680[RPM]
	Çıkış voltajı	0 ~ 380 (480V) 3)
Anma girişi töreni	Giriş gerilimi	3 fazlı 380 ~ 480V (-%10 ~ +%10)
	Giriş frekansı	50 ~ 60Hz (±%5)
	Nominal akım [A]	12.9	17.5	26.5	33.4	43.6	50.7
Ağırlık [kg (lbs)]		3,3 (7,3)	3,4 (7,5)	4,6 (10,2)	4,8 (10,6)	7,5 (16,6)	8,0 (17,7)

1) LSLV-L100'ün model adı.
2) Standart motor kapasitesi standart 440V 4 kutuplu motora dayanmaktadır.
3) Maksimum çıkış voltajı, sağlanan güç voltajının üzerine çıkmıyor.
