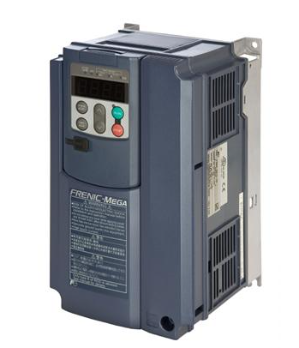

FRENIC-Mega FRN-G1

Ürün Açıklaması

Güç aralığı	3 Faz 0,4~710 kW
Giriş gerilim aralığı	3 Faz 380-480 V + -
Kontrol modu	V/f kontrol , Dinamik tork vektör kontrol , V/f kontrol (hız sensörü ile) , Dinamik tork vektör kontrol (hız sensörü ile), Vektör kontrol hız sensörsüz ( MD-tip sürücüler için geçerli değildir) , Vektör kontrol (hız sensörü ile ve PG kart sürücü üzerine monte edilmiş halde)
Frekans	50/60 Hz +-%5
Yüklenebilirlik	1 dakika süre ile 0 , 3 saniye için 0 (Ağır Şart) / 1 dakika süre ile 0  (Normal Şart)
Çalışma Ortam Sıcaklığı	-10 ~ +50C (derating olmaksızın)
Anahtarlama Frekans Aralığı	0.75 to 16 kHz (Ağır Şart: 0.4-55 kW arası, Normal Şart: 5.5-18.5 kW arası) 0.75 to 10 kHz (Ağır Şart: 75-400 kW arası, Normal Şart: 22-55 kW arası) 0.75 to 6 kHz (Ağır Şart: 500-630 kW, Normal Şart: 75-500 kW arası) 0.75 to 4 kHz (Normal Şart: 630 kW) 0.75 to 2 kHz (Orta Şart(0 yüklenebilir): 90-400 kW arası)
Maksimum Çıkış Frekansı	500 Hz (Normal ve Orta Şart sürücüler için 120 Hz) 120 Hz (Vektör kontrolde hız sensörü olmaksızın) 200 Hz (V/f kontrolde ve vektör kontrolde hız sensörü ile)
Kalkış Momenti	22 kW ve aşağısı: 200% ve üzeri, 30 kW ve üzeri: 180% ve üzeri Referans frekansı: 0.3 Hz otomatik tork arttırımı ve kayma kompanzasyonu ile
Analog Giriş/Çıkış	3 Analog Giriş ( 0~-+10 VDC ,  0~-+10 VDC , 4-20mA ) 2 Analog Çıkış ( 0~-+10 VDC , 4-20mA programlanabilir)
Genel Özellikler	Kendi sınıfındaki Genel Amaçlı sürücüler içerisinde en iyi vektör kontrol performansı , PID , Normal Şart/Ağır Şart, 110-400 kW arası üçlü yüklenebilirlik (Normal Şart/Orta Şart(0 yüklenebilir)/Ağır Şart) , Fren kontrol fonksiyonu , kalıcı mıknatıslı senkron motor kontrolü
Koruma Sınıfı (IEC 60529)	IP20



3 AC 380V
ÜRÜN KODU	GÜÇ(kW)	AKIM(A)	BOYUTLAR(mm) GenişlikXYükseklikXDerinlik
FRN0.4G1E-4E	0,4	1,5	110x260x130
FRN0.75G1E-4E	0,75	2,5	110x260x145
FRN1.5G1E-4E	1,5	4	150x260x145
FRN2.2G1E-4E	2,2	5,5	150x260x145
FRN4.0G1E-4E	4.0	9,0	150x260x145
FRN5.5G1E-4E	5,5/7,5	13,5/16,5	220x260x195
FRN7.5G1E-4E	7,5/11	18,5/23	220x260x195
FRN11G1E-4E	11/15	24,5/30,5	220x260x195
FRN15G1E-4E	15/18,5	32/37	250x400x195
FRN18.5G1E-4E	18,5/22	39/45	250x400x195
FRN22G1E-4E	22/30	45/60	250x400x195
FRN30G1E-4E	30/37	60/75	326,2x550x261,3
FRN37G1E-4E	37/45	75/91	326,2x550x261,3
FRN45G1E-4E	45/55	91/112	361,2x615x276,3
FRN55G1E-4E	55/75	112/150	361,2x675x276,3
FRN75G1E-4E	75/90	150/176	361,2x740x276,3
FRN90G1E-4E	90/110	176/210	535,8x740x321,3
FRN110G1E-4E	110/132	210/253	535,8x740x321,3
FRN132G1E-4E	132/160	253/304	536,4x1000x366,3
FRN160G1E-4E	160/200	304/377	536,4x1000x366,3
FRN200G1E-4E	200/220	377/415	686,4x1000x366,3
FRN220G1E-4E	220/280	415/520	686,4x1000x366,3
FRN280G1E-4E	280/355	520/650	686,4x1400x445,5
FRN315G1E-4E	315/400	585/740	686,4x1400x445,5
FRN355G1E-4E	355/450	650/840	886,4x1400x446,3
FRN400G1E-4E	400/500	740/960	886,4x1400x446,3
FRN500G1E-4E	500/630	960/1170	1006x1550x505,9
FRN630G1E-4E	630/710	1170/1370	1006x1550x505,9
