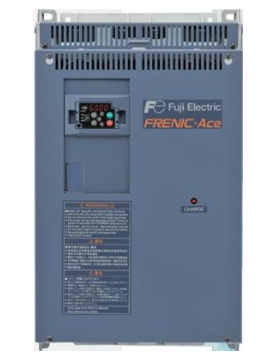

FRENIC-Ace FRN-E2

Ürün Açıklaması

Güç aralığı	3 Faz 0,4~315 kW
Giriş gerilim aralığı	3 Faz 380-480 V + -
Kontrol modu	V/f kontrol ,Vektör kontrol encoder olmadan (Dinamik tork vektör) V/f kontrol-kayma kompanzasyon ile , V/f kontrol encoder ile(PG opsiyon) V/f kontrol encoder ile (+Otomatik tork arttırımı)(PG opsiyon) Vektör kontrol-encoder ile (PG option) Vektör kontrol-encoder olmadan
Frekans	50/60 Hz +-%5
Yüklenebilirlik	0 1 dakika süre ile (ND,HND tipleri için) 0 1 dakika, 200% 3 sn. süre ile (HHD tipi için) 0 1 dakika süre ile (HD tipi için)
Çalışma Ortam Sıcaklığı	-10 ~ +50C (derating olmaksızın)  HHD ve HND tipleri için /  -10 ~ +40C (derating olmaksızın)HD ve ND tipleri için
Anahtarlama Frekans Aralığı	FRN0022/0029/0037/0044/0059E2S-4E • 0.75 ile 16 kHz arasında (HHD/HND/HD tipleri için) • 0.75 ile 10 kHz arasında (ND tipi için) FRN0072/0085/0105/0139/0168E2S-4E •  0.75 ile 16 kHz arasında (HHD tipi için) •  0.75 ile 10 kHz arasında (HND/HD tipleri için) • 0.75 ile 6 kHz arasında (ND tipi için) FRN0203E2S-4E veya üzeri: • 0.75 ile 10 kHz arasındae (HHD tipi için) • 0.75 ile 6 kHz arasında(HND/HD/ND tipleri için)
Maksimum Çıkış Frekansı	HHD/HND/HD tipleri için: 25 ile 500 Hz arasında değişir. (V/f kontrol, Magnetic kutup pozisyonu açık çevrim vektör kontrolde) (Kapalı çevrim vektör kontrolde 200 Hz'e kadar) ND tipi için: 25 ile120 Hz arasında değişir. (Herhangi bir kontrol modunda)
Kalkış Momenti	200% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0072E2S-4E ve aşağısı) 150% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0085E2S-4E ve üzeri) • 120% veya üzeri, referans frekansı 0.5 Hz(HND/ND tipleri için) • 150% veya üzeri, referans frekansı 0.5 Hz (HD tipi için)
Analog Giriş/Çıkış	2 Analog Giriş ( 0~-+10 VDC ,  0(4)-20mA / 0~+10 VDC  ) 1 Analog Çıkış (4(0)-20mA / 0~+10 VDC / Pulse output programmable)
Genel Özellikler	Aynı cihaz ile Dört farklı seçim yapabilme imkanı, 200 adımlı PLC fonksiyonu, PID, Fren kontrol fonksiyonu
Koruma Sınıfı (IEC 60529)	IP20, IP00



3 AC 380V
ÜRÜN KODU	HHD :Yüksek Tetikleme Frekansında Ağır Şart - 0  1 dak. , 0 0,5 sn. 50 C ortam sıcaklığı		HND :Yüksek Tetikleme Frekansında Normal Şart-0 1 dak. , 50 C  ortam sıcaklığı		HD :Ağır Şart-0 1 dak. ,  40 C ortam sıcaklığı		ND :Normal Şart-0 1 dak. , 40 C ortam sıcaklığı)		BOYUTLAR(mm) GenişlikXYükseklikXDerinlik
	GÜÇ(kW)	AKIM(A)	GÜÇ(kW)	AKIM(A)	GÜÇ(kW)	AKIM(A)	GÜÇ(kW)	AKIM(A)
FRN0059E2S-4E	18,5	39	22	45	22	45	30	59	250x400x195
FRN0072E2S-4E	22	45	30	60	30	60	37	72	250x400x195
FRN0085E2S-4E	30	60	37	75	37	75	45	85	326,2x550x261
FRN0105E2S-4E	37	75	45	91	45	91	55	105	326,2x550x261
FRN0139E2S-4E	45	91	55	112	55	112	75	139	361,2x615x276
FRN0168E2S-4E	55	112	75	150	75	150	90	168	361,2x675x276
FRN0203E2S-4E	75	150	90	176	90	176	110	203	361,2x740x276
* Motor gücü 75 KW ve üzerinde DC şok bobini kullanılması gerekir.
