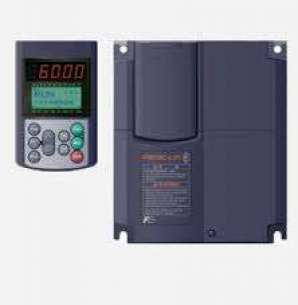

FRENIC-MEGA NORMAL ŞARTLAR
Ürün Açıklaması

    NORMAL ŞARTLAR İÇİN KULLANIM İÇİN


    • Yüksek Performans, Endüstriyel Tip Mühendislik Sürücüsü
    • Sınıfının En iyi Vektör Kontrol Performansı
    • İki Seviye
    • Kullanıcı Dostu Operatör Paneli
    • Beklentilerin Üzerinde Uzun Ömürlü Komponentler
    • Zor Ortam Şartlarında Dayanıklılık
    • 1 Sürücü - 4 Farklı Motor veya Uygulama
    • Komple PID kontrol fonskiyonları
    • Servo Kilit Fonksiyonu
    • Yükleme Yazılımı
    • Geniş Haberleşme Seçenekleri

TEKLİF AL

FRENIC MEGA SERİSİ İNVERTER FİYAT LİSTESİ



NORMAL ŞART  İÇİN (%120 YÜKLENEBİLİRLİK)

3 FAZ AC 380-400V

FRN5.5G1E-4E        7.5 KW         16.5 AMPER

FRN7.5G1E-4E        11 KW            23 AMPER

FRN11G1E-4E         15 KW            30.5 AMPER

FRN15G1E-4E         18.5 KW          37 AMPER

FRN18.5G1E-4E       22 KW            45 AMPER

FRN22G1E-4E          30 KW            60 AMPER

FRN30G1E-4E          37 KW            75 AMPER

FRN37G1E-4E          45 KW            91 AMPER

FRN45G1E-4E          55 KW           112 AMPER

FRN55G1E-4E          75 KW           150 AMPER

FRN75G1E-4E          90 KW            176 AMPER

FRN90G1E-4E          110 KW          210 AMPER

FRN110G1E-4E        132 KW          253 AMPER

FRN132G1E-4E        160 KW          304 AMPER

FRN160G1E-4E         200 KW         377 AMPER

FRN200G1E-4E         220 KW          415 AMPER

FRN220G1E-4E         280 KW          520 AMPER

FRN280G1E-4E         355 KW           650 AMPER

FRENIC – MEGA ÖZET KULLANIM KLAVUZU



GENEL BİLGİLER

SÜRÜCÜ KONTROL BAĞLANTILARI

PLC 24 VDC

CM DİJİTAL GİRİŞ COM UCU

FWD

REV DİJİTAL GİRİŞLER ( PNP / NPN SEÇİLEBİLİR ) SW1

X1 - X7

EN ENABLE GİRİŞİ

Y1 - Y4 DİJİTAL ÇIKIŞ

CMY DİJİTAL ÇIKIŞ COM UCU

12 POTANSİYOMETRE ORTAK UCU

13 POTANSİYOMETRE BESLEME UCU 10 VDC

C1 AKIM GİRİŞİ ( 4-20 mA ) ( PTC / NTC GİRİŞİ OLARAK DA KULLANILABİLİR ) SW 5

V2 VOLTAJ GİRİŞİ ( 0 - ±10 VDC )

11 ANALOG GİRİŞ VE ÇIKIŞ COM UCU

FM1 ANALOG ÇIKIŞ 1 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 4

FM2 ANALOG ÇIKIŞ 2 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 6

DX+

RS-485 HABERLEŞME PORTU ( SW2 SONLANDIRMA DİRENCİ )

DX- SW 2

SD RS-485 BAĞLANTISI SHIELD UCU

30A RÖLE ÇIKIŞI 1 ( N / A KONTAK )

30B RÖLE ÇIKIŞI 1 ( N / K KONTAK )

30C RÖLE ÇIKIŞI 1 ORTAK UCU

Y5A

RÖLE ÇIKIŞI 2 ( SADECE N / A KONTAK )

Y5C

PARAMETRE KODLARI

KOD TANIM AÇIKLAMA

F TEMEL FONKSİYONLAR

START/STOP, REFERANS, ANALOG ÇIKIŞLAR, RAMPA 1, BAZI

MOTOR DEĞERLERİ VE MOTOR KONTROLÜ GİBİ FONKSİYONLARIN

AYARLANDIĞI BÖLÜMDÜR.

E TERMİNAL FONKSİYONLARI DİJİTAL GİRİŞ VE ÇIKIŞLARIN AYARLANDIĞI BÖLÜMDÜR.

C FREANS FONKSİYONLARI

SABİT HIZLAR, ANALOG GİRİŞLER VE 2NCİ FREKANS KOMUTU

FONKSİYONLARININ AYARLANDIĞI BÖLÜMDÜR.

P MOTOR 1 PARAMETRELERİ 1NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

H GELİŞMİŞ FONKSİYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.

A MOTOR 2 PARAMETRELERİ 2NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

B MOTOR 3 PARAMETRELERİ 3NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

R MOTOR 4 PARAMETRELERİ 4NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.

J UYGULAMA FONKSİYONLARI 1 PID VE MEKANİK FREN AYARLARININ YAPILDIĞI BÖLÜMDÜR.

D UYGULAMA FONKSİYONLARI 2

HIZ KONTROLÜ (PID), ENKODER AYARLARI VE PULS GİRİŞİ

AYARLARININ YAPILDIĞI BÖLÜMDÜR.

Y HABERLEŞME FONKSİYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR.

U ÖZEL FONKSİYONLAR

LOJİK İŞLEMLERLE ADIMLI ÖZEL PROGRAMLAMANIN

YAPILABİLDİĞİ BÖLÜMDÜR.



BAZI PARAMETRELER VE AÇIKLAMALARI

1) Motor Değerlerinin Girilmesi ve Tunning İşlemi

F04 = Motor Nominal Frekansı

F05 = Motor Nominal Gerilimi

P01 = Motor Kutup Sayısı

P02 = Motor Nominal Gücü

P03 = Motor Nominal Akımı

Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi

döndürerek yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.

- Motor duruyorken Tunning yapılması için bu değer 1 yapılmalıdır.

- V/F kontrol varken döndürerek Tunning yapılması için 2 yapılır.

- Vektör kontrol varken döndürerek Tunning yapılması için 3 yapılır.

Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start

vermek için kontrol yerinin local ya da remote olması önemli değildir.

P99 = 4 olarak ayarlanmalı ( diğer motor )

2) Motor Kontrol Modu

Bu seçenek Fuji marka hız kontrol cihazlarında; F42 ( Drive Control Selection ) isimli

parametre ile belirlenmektedir. Ayrıca Frenic-Mega serisi hız kontrol cihazlarında 4 farklı motor

için 4 farklı kontrol modu seçilebilmektedir.

Parametre değerleri;

 0 = V/F Control ( Kayma Kompanzasyonu Aktif Değil )

 1 = Dynamic Torque Vector Control

 2 = V/F Control ( Kayma Kompanzasyonu Aktif )

 5 = Vector Control ( Açık Çevrim )

 6 = Vector Control ( Kapalı Çevrim )

Vinç, Ekstruder, Konveyör ya da açık çevrim olan diğer genel uygulamalarda Dynamic

Torque Vector Control ( 1 ) modu uygun olacaktır. Fan, Pompa ve Kompresörler için V/F Control (

0 ya da 2 ) modu kullanılabilir. Vinçler, Açma-Sarma uygulamaları gibi hassas olarak çalışacak

kapalı çevrim uygulamalarda da Vector Control ( 6 ) seçilmelidir.



Besleme için giriş terminalleri L1/R,L2/S,L3/T dir.

DCR (DC reaktör) bağlanacak ise P1ve P(+) terminalleri arasındaki kısa devre çubukları sökülür, DCR P1 ve P(+)

klemenslerine bağlanır.

7,5kW ve altındaki güçlerde Frenleme direnci P(+) ve DB terminalleri bağlı şekilde gelir. Bu frenleme direnci uygulama

için yeterli olmazsa , harici bir direnç mevcut direnç sökülerek takılabilir. 22kW ve altında frenleme kıyıcısı standart

donanımdır. Frenleme direnci P(+) ve DB terminallerine bağlanmalıdır. 22kW üzerindeki güçlerde Kıyıcı opsiyoneldir

(DBU). Bu modülde P(+) ile DB terminallerine bağlanmalıdır.

R1,T1, harici fan besleme girişi. Normalde bağlamaya ihtiyaç yoktur

Motor çıkış terminalleri U,V,W dur.

R0,T0 Kontrol devresi için yedek güç besleme devresi. Back-up amaçlı kullanılabilir.

Motor ve Besleme topraklamaları G terminaline bağlanır.



Kod Tanım

Fabrika

Değeri

Değer Açıklama

F 01 Referans Kaynağı 1

0 0 Panel ▲▼ Tuşları ile

1 Voltaj Girişinden ( 12 girişi )

2 Akım Girişinden ( C1 girişi )

3 Voltaj ( 12 ) ve Akım ( C1 ) Girişlerinin Toplamından

5 İkinci Voltaj Girişinden ( V2 )

7 Motor Pot ile ( Dijital Girişlerden Hız Arttır / Azalt )

8 Panel ▲▼ Tuşları ile ( Darbesiz Geçiş Etkin )

11 Ek Dijital Giriş Modülünden

12 Pulse Referansı ( Opsiyon PG Kartı ile )

F 02 Çalıştır Komutu

2 0 Start / Stop Panelden , Yön Terminalden verilir.

1 Terminalden İleri / Geri Start

2 Panelden Start / Stop ( Sadece İleri )

3 Panelden Start / Stop ( Sadece Geri )

F 07 Hızlanma Süresi 6.00 0.00 - 3600.00 sn

F 08 Yavaşlama Süresi 6.00 0.00 - 3600.00 sn

F 26 Anahtarlama Frekansı 15 10 kHz 0 - 15 kHz

F 29 Analog Çıkış 1

0 0 Voltaj Çıkışı ( 0 - 10 Vdc )

1 Akım Çıkışı ( 4 - 20 mA )

F 30 Analog Çıkış 1 Voltaj 100 100% Skala Yapmak İçin. %0 - %300 Ayar Aralığıdır.

F 31

Analog Çıkış 1

Fonksiyonu

0 Bazı

Seçenekler

0 Çıkış Frekansı ( Kayma Kompanzasyonundan Önce )

1 Çıkış Frekansı ( Kayma Kompanzasyonundan Sonra )

2 Çıkış Akımı

4 Çıkış Torku

E 01

( E 02 )

( E 03 )

( E 04 )

( E 05 )

( E 06 )

( E 07 )

Dijital Girişler

Terminal X1

Fonksiyonu

( X2, X3, .. X7 için de

geçerlidir. )

Bazı Seçenekler

( 1000 li seçenekler dijital girişin tersi olarak kabul edilir. )

0 ( 1000 ) Multi Frekans Seçimi ( SS1 )

1 ( 1001 ) Multi Frekans Seçimi ( SS2 )

0 2 ( 1002 ) Multi Frekans Seçimi ( SS4 )

1 3 ( 1003 ) Multi Frekans Seçimi ( SS8 )

2 4 ( 1004 ) 2nci Rampa Seçimi

3 7 ( 1007 ) Serbest Duruş Aktif

4 8 ( 1008 ) Reset Alarm

5 9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )

8 11 ( 1011 ) 2nci Frekans Kaynağı Aktif

12 ( 1012 ) Motor 2 Seçimi

17 ( 1017 ) Hız Arttırma

18 ( 1018 ) Hız Azaltma

35 ( 1035 ) Lokal Kontrol Aktif



Kod Tanım

Fabrika

Değeri

Değer Açıklama

E 20

( E 21 )

( E 22 )

( E 23 )

( E 24 )

( E 27 )

Dijital Çıkışlar

Terminal Y1 Fonksiyonu

( Y2, Y3, Y4, Y5A/5C ve

30 A/B/C için de

geçerlidir. )

0 Bazı Seçenekler

( 1000 li seçenekler dijital çıkışın tersi olarak kabul edilir. )

1 0 ( 1000 ) Çalışıyor

2 1 ( 1001 ) Referansa Ulaştı Sinyali

7 10 ( 1010 ) Hazır Sinyali

15 57 ( 1057 ) Fren Sinyali

99 99 ( 1099 ) Arıza Sinyali

E 43

LED Ekran Çalışma

Değeri

0

Bazı Seçenekler

0 Hız

3 Çıkış Akımı

4 Çıkış Voltajı

8 Hesaplanan Tork Değeri

17 Analog Giriş

E 61

E 62

E 63

Analog Girişler

12

C1

V2

Bazı Seçenekler

0 0 Seçilmedi

0 1 Frekans Komutu 1

0 2 Frekans Komutu 2

3 PID Set Değeri

5 PID Geri Besleme Sinyali

7 Analog Tork Limit Değeri A

C 05 -

C 19

Multi Frekans Değeri

0

0.00 - 500 Hz

H 11 Yavaşlama Fonksiyonu

0 0 Rampalı Duruş

1 Boşta Duruş

H 61 Motor Pot Fonksiyonu

1 0 Stoptan sonra 0.0 Hz

1 Stoptan sonraki son hız

H 26 Termistör Modu Seçimi

0 0 Aktif Değil

1 Aktif. Sıcaklık Hatası (OH4) Verir.

2 Aktif. Sıcaklık Uyarısı (THM) Verir.

H 27 Termistör Seviyesi 0.35 1.60 V 0.00 - 5.00 V

J 68 Fren Kapama Akımı 100 10% %0.0 - %300

J 69 Fren Kapama Hızı 1.0 0.0 Hz 0.0 - 25.0 Hz

J 70 Fren Kapama Zamanı 1.0 0.3 sn 0.0 - 5.0 sn

J 71 Fren Açma Hızı 1.0 3.0 Hz 0.0 - 25.0 Hz

J 72 Fren Açma Zamanı 1.0 0.1 sn 0.0 - 5.0 sn

J 95 Fren Kapama Torku 100 100% %0.0 - %300

J 96 Hız Seçimi 0 0



ANALOG GİRİŞ - ÇIKIŞLARs

13 Potans için +10Vdc

12 Potans Orta Ucu 0 - ±10 Vdc

11 Potans - Ucu

V2 Voltaj Girişi + Ucu

0 - ±10 Vdc

11 Voltaj Girişi - Ucu

C1 Akım Girişi + Ucu

4  -  20 mA SW5

PTC / NTC + ucu

11 Akım Girişi - Ucu PTC / NTC - ucu

FM1 Analog Çıkış 1 + Ucu

0 - 10 Vdc

4 - 20 mA

SW4

11 Analog Çıkış 1 - Ucu

FM2 Analog Çıkış 2 + Ucu

0 - 10 Vdc

4 - 20 mA

SW6

11 Analog Çıkış 2 - Ucu

ANALOG GİRİŞ ANAHTARLARI

SW5

C1 Girişi Analog Referans olarak kullanılabildiği gibi Motor sıcaklık sensörü bağlantısı için de

kullanılabilir. SW5 anahtarının fabrikasyon konumu analog referans ( Akım sinyali ) aktif olacak

şekildedir. Bu anahtar konum değiştirilirse PTC ya da NTC bağlantısı yapılabilir. Sıcaklık sensörü

voltaj sinyali verecek şekilde olmalıdır.

SW4 ve SW6

FM1 ve FM2 analog çıkışları Voltaj ya da Akım sinyali verebilmektedir. FM1 çıkışı için SW4

anahtarı, FM2 çıkışı için de SW6 anahtarı kullanılır. Her iki anahtarın fabrikasyon konumu voltaj

sinyali verecek şekildedir.



1) Dijital Girişler;

Dijital girişlerin NPN (Source) ya da PNP (Sink) olarak kullanılabilmesini SW11 anahtarı

belirlemektedir. Fabrikasyon ayarı PNP (Sink) olan anahtarın konumu değiştirilirse NPN (Source)

olarak kullanılabilir.
