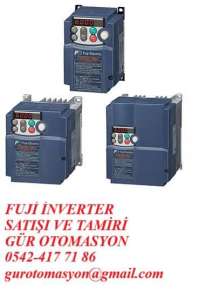

FRENIC-MULTİ
Ürün Açıklaması
“OEM sektörü için dizayn edilmiş Yüksek Performanslı Hız kontrol cihazı ”
FRENIC-Multi çok yönlü bir hız kontrol cihazı olup, aynı zamanda asansör uygulamaları için de kullanılabilen bir versiyonu bulunmaktadır. FRENIC-Multi, sahip olduğu birçok özellik dolayısıyla "Çok amaçlı hız kontrol cihazı" olarak tanımlanmaktadır.
FRENIC-Multi hız kontrol cihazları, en iyi kontrol ve performansı sunmaktadır. Bununla birlikte FRENIC-Multi; kayma kompanzasyonu fonksiyonunda daha kısa ayar zamanı imkanı verir. Özellikle düşük hızlarda, "kayma kompanzasyon kontrolü" ve "gerilim ayarlama" fonksiyonları ile hız kontrol hassasiyeti daha da geliştirilmiştir.
- Dahili fren kıyıcı
- Fren kontrol fonksiyonu
- Standart RS485 Haberleşme
- Standart çıkarılabilir kontol paneli
- Gelişmiş LCD/LED kontrol paneli (Menü açıklaması ve 3 komple fonksiyon grubu kopyalama özelliği ile)
- Kolay bağlantı için çıkarılabilir kontrol kabloları bağlantı klemensi
Opsiyon Kartlar
Haberleşme Opsiyonları
- DeviceNet haberleşme kartı (OPC-E1-DEV)
- Profibus-DP haberleşme kartı (OPC-E1-PDP)
- CC-Link haberleşme kartı (OPC-E1-CCL)
Diğer Opsiyonlar
- İlave dijital giriş/çıkış kartı (OPC-DIO)
- PG (encoder) kartı 12~15V HTL (OPC-E1-PG3)
- PG (encoder) kartı 5V TTL (not line driver) (OPC-E1-PG)
- RS-485 opsiyon kartı 2 RJ45 konnektörü ile birlikte branch bağlantı için (OPC-E1-RS)
- PG (encoder)kartı 5V TTL (line driver değil) senkron çalışma için (OPC-E1-SY)
• Çevre Dostu
• Temel Bağlantı Şeması (Harici girişler ile çalışma)
• Performans ve Kontrolde En Üst Standart
• Kayma Kompanzasyon Kontrolü
• Taşıma Uygulamalarında Optimum Performans
• Kolay ve Tam Bakım
• Kolay Kullanım, Kolay Kablolama
• Gelişmiş Fonksiyonlara sahip bir Hız Kontrol Cihazı
• Geniş Haberleşme Seçenekleri
• Uluslararası Standartlara Uyumluluk
Güç aralığı1 Faz 0,1~2,2 kW / 3 Faz 0,4~15 kW Giriş gerilim aralığı1 Faz 200-240 V +-%10 / 3 Faz 380-480 V +%10 -%15Kontrol moduV/f Kontrol, Dinamik Tork Vektör kontrol, V/f Kontrol PG Kart ileFrekans50/60 Hz +-%5Yüklenebilirlik1 dakika için %150, 0,5 sn. için %200 Çalışma Ortam Sıcaklığı -10 ~ +50C (derating olmaksızın)Anahtarlama Frekans Aralığı0,75 ~15 kHzMaksimum Çıkış Frekansı400 HzKalkış Momenti200% ve üzeri (Referans frekansı: 0.5 Hz de kayma kompanzasyonu ve otomatik tork arttırımı ile)Analog Giriş/Çıkış2 Analog Giriş ( 0-10 VDC, 0-10 VDC / 4-20 mA programlanabilir)
1 Analog ÇıkışGenel ÖzelliklerPID, Otomatik tork arttırma, Fren kontrol fonksiyonu, Droop Kontrol, Tork limitKoruma Sınıfı (IEC 60529)IP20
1 FAZ AC 200-220 V
ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
FRN0.2E1S-7E | 0.2 | 1.5 | 80x120x92 |
FRN0.4E1S-7E | 0.4 | 3.0 | 80x120x107 |
FRN0.75E1S-7E | 0.75 | 5.0 | 80x120x152 |
FRN1.5E1S-7E | 1.5 | 8.0 | 110x130x160 |
FRN2.2E1S-7E | 2.2 | 11.0 | 140x180x151 |
3 FAZ AC 380- 400 V
ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
FRN0.4E1S-4E | 0.4 | 1.5 | 110x130x126 |
FRN0.75E1S-4E | 0.75 | 2.5 | 110x130x150 |
FRN1.5E1S-4E | 1.5 | 3.7 | 110x130x150 |
FRN2.2E1S-4E | 2.2 | 5.5 | 110x130x150 |
FRN4.0E1S-4E | 4.0 | 9.0 | 140x180x151 |
FRN5.5E1S-4E | 5.5 | 13.0 | 180x220x158 |
FRN7.5E1S-4E | 7.5 | 18.0 | 180x220x158 |
FRN11E1S-4E | 11.0 | 24.0 | 220x260x195 |
FRN15E1S-4E | 15.0 | 30.0 | 220x260x195 |
UYGULAMA ALANLARI:
- Vinç yürütme ve kaldırma motorları
- OEM sektöründe Yüksek kalkış torku ihtiyacı olan uygulamalar vb..
OPERATÖR PANELLERİ
TP-M1 LED PANEL(STANDART)
TP-G1-J1 LCD PANEL (GELİŞMİŞ)
OPSİYON KARTLARI
OPC-E1-RS RS 485
OPC-E1-DEV DEVİCE-NET
OPC-E1-PG ENCODER
OPC-E1-CCL CCL LİNK
OPC-E1-PDP PROFİBUS
OPC-E1-DIO I/O KARTI
EMC FİLTRELER
FS21558-10-07 1 AC 200V 0.1-0.75 KW
FS21558-17-07 1 AC 200V 1.5 KW
FS21558-25-07 1 AC 200V 2.2 KW
FS21559-9-07 3 AC 400V 0.4-2.2 KW
FS21559-13-07 3 AC 400V 4.0 KW
FS21559-24-07 3 AC 400V 5.5-7.5 KW
FS21559-44-07 3 AC 400V 11-15 KW
FRENIC – MULTİ ÖZET KULLANIM KLAVUZU
GENEL BİLGİLER
SÜRÜCÜ KONTROL BAĞLANTILARI
PLC 24 VDC
CM DİJİTAL GİRİŞ COM UCU
FWD
REV DİJİTAL GİRİŞLER ( PNP / NPN SEÇİLEBİLİR ) SW1
X1 – X5
EN ENABLE GİRİŞİ
Y1 – Y2 DİJİTAL ÇIKIŞ
CMY DİJİTAL ÇIKIŞ COM UCU
12 POTANSİYOMETRE ORTAK UCU
13 POTANSİYOMETRE BESLEME UCU 10 VDC
C1 AKIM GİRİŞİ ( 4-20 mA ) ( PTC / NTC GİRİŞİ OLARAK DA KULLANILABİLİR ) SW 5
11 ANALOG GİRİŞ VE ÇIKIŞ COM UCU
FM ANALOG ÇIKIŞ 1 ( 4 -20 mA ya da 0 - ±10 VDC ) SW 4
30A RÖLE ÇIKIŞI 1 ( N / A KONTAK )
30B RÖLE ÇIKIŞI 1 ( N / K KONTAK )
30C RÖLE ÇIKIŞI 1 ORTAK UCU
Y1 TRANSİSTÖR ÇIKIŞI 1
Y2 TRANSİSTÖR ÇIKIŞI 2
CMY TRANSİSTÖR ÇIKIŞI İÇİN ORTAK UÇ
PARAMETRE KODLARI
KOD TANIM AÇIKLAMA
F TEMEL FONKSİYONLAR
START/STOP, REFERANS, ANALOG ÇIKIŞLAR, RAMPA 1, BAZI
MOTOR DEĞERLERİ VE MOTOR KONTROLÜ GİBİ FONKSİYONLARIN
AYARLANDIĞI BÖLÜMDÜR.
E TERMİNAL FONKSİYONLARI DİJİTAL GİRİŞ VE ÇIKIŞLARIN AYARLANDIĞI BÖLÜMDÜR.
C FREANS FONKSİYONLARI
SABİT HIZLAR, ANALOG GİRİŞLER VE 2NCİ FREKANS KOMUTU
FONKSİYONLARININ AYARLANDIĞI BÖLÜMDÜR.
P MOTOR 1 PARAMETRELERİ 1NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.
H GELİŞMİŞ FONKSİYONLAR DETAYLI AYARLARIN YAPILDIĞI BÖLÜMDÜR.
A MOTOR 2 PARAMETRELERİ 2NCİ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.
B MOTOR 3 PARAMETRELERİ 3NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.
R MOTOR 4 PARAMETRELERİ 4NCÜ MOTOR İLE İLGİLİ AYARLARIN YAPILDIĞI BÖLÜMDÜR.
J UYGULAMA FONKSİYONLARI 1 PID VE MEKANİK FREN AYARLARININ YAPILDIĞI BÖLÜMDÜR.
D UYGULAMA FONKSİYONLARI 2
HIZ KONTROLÜ (PID), ENKODER AYARLARI VE PULS GİRİŞİ
AYARLARININ YAPILDIĞI BÖLÜMDÜR.
Y HABERLEŞME FONKSİYONLARI MODBUS AYARLARININ YAPILDIĞI BÖLÜMDÜR.
U ÖZEL FONKSİYONLAR
LOJİK İŞLEMLERLE ADIMLI ÖZEL PROGRAMLAMANIN
YAPILABİLDİĞİ BÖLÜMDÜR.
1) Motor Değerlerinin Girilmesi ve Tunning İşlemi
F04 = Motor Nominal Frekansı
F05 = Motor Nominal Gerilimi
P01 = Motor Kutup Sayısı
P02 = Motor Nominal Gücü
P03 = Motor Nominal Akımı
Bu değerler girildikten sonra P04 parametresinden Tunning işlemi yapılır. Tuning işlemi
döndürerek yapılacaksa motora redüktör dâhil hiçbir yükün bağlı olmaması gerekir.
- Motor duruyorken Tunning yapılması için bu değer 1 yapılmalıdır.
- V/F kontrol varken döndürerek Tunning yapılması için 2 yapılır.
- Vektör kontrol varken döndürerek Tunning yapılması için 3 yapılır.
Bu parametre değeri ayarlandıktan sonra start butonuna basılır. Tuning işlemine start
vermek için kontrol yerinin local ya da remote olması önemli değildir.
2) Motor Kontrol Modu
Bu seçenek Fuji marka hız kontrol cihazlarında; F42 ( Drive Control Selection ) isimli
parametre ile belirlenmektedir. Ayrıca Frenic-Multi serisi hız kontrol cihazlarında 2 farklı motor
için 5 farklı kontrol modu seçilebilmektedir.
Parametre değerleri;
0 = V/F Control ( Kayma Kompanzasyonu Aktif Değil )
1 = Dynamic Torque Vector Control
2 = V/F Control ( Kayma Kompanzasyonu Aktif )
3 = V/F Control enkoder ile( Kapalı Çevrim )
4 = Dynamic Torque Vector Control enkoder ile ( Kapalı Çevrim )
Vinç, Ekstruder, Konveyör ya da açık çevrim olan diğer genel uygulamalarda Dynamic
Torque Vector Control ( 1 ya da 4 ) modu uygun olacaktır. Fan, Pompa ve Kompresörler için V/F
Control ( 0, 2 ya da 3 ) modu kullanılabilir.
Kod Tanım
Fabrika
Değeri
Değer Açıklama
F 01 Referans Kaynağı 1
0 0 Panel ▲▼ Tuşları ile
1 Voltaj Girişinden ( 12 girişi )
2 Akım Girişinden ( C1 girişi )
3 Voltaj ( 12 ) ve Akım ( C1 ) Girişlerinin Toplamından
5 Voltaj Girişinden( C1) ( V2 fonksiyonu )
7 Motor Pot ile ( Dijital Girişlerden Hız Arttır / Azalt )
11 Ek Dijital Giriş Modülünden
12 Pulse Referansı ( Opsiyon PG Kartı ile )
F 02 Çalıştır Komutu
2 0 Start / Stop Panelden , Yön Terminalden verilir.
1 Terminalden İleri / Geri Start
2 Panelden Start / Stop ( Sadece İleri )
3 Panelden Start / Stop ( Sadece Geri )
F 03 Maksimum Frekans 60 50 Hz 25 – 400 Hz
F 07 Hızlanma Süresi 6.00 6 0.00 - 3600.00 sn
F 08 Yavaşlama Süresi 6.00 6 0.00 - 3600.00 sn
F 26 Anahtarlama Frekansı 15 10 kHz 0 - 15 kHz
F 29 Analog Çıkış 1
0 0 Voltaj Çıkışı ( 0 - 10 Vdc )
1 Akım Çıkışı ( 4 - 20 mA )
F 30 Analog Çıkış 1 Voltaj 100 100% Skala Yapmak İçin. %0 - %300 Ayar Aralığıdır.
F 31 Analog Çıkış 1 Fonksiyonu
Bazı Seçenekler
0 0 Çıkış Frekansı ( Kayma Kompanzasyonundan Önce )
1 Çıkış Frekansı ( Kayma Kompanzasyonundan Sonra )
2 Çıkış Akımı
4 Çıkış Torku
E 01
( E 02 )
( E 03 )
( E 04 )
( E 05 )
Dijital Girişler
Terminal X1 Fonksiyonu
( X2, X3, .. X5 için de
geçerlidir. )
Bazı Seçenekler
( 1000 li seçenekler dijital girişin tersi olarak kabul edilir. )
0 ( 1000 ) Multi Frekans Seçimi ( SS1 )
1 ( 1001 ) Multi Frekans Seçimi ( SS2 )
2 ( 1002 ) Multi Frekans Seçimi ( SS4 )
0 3 ( 1003 ) Multi Frekans Seçimi ( SS8 )
1 4 ( 1004 ) 2nci Rampa Seçimi
2 7 ( 1007 ) Serbest Duruş Aktif
7 8 ( 1008 ) Reset Alarm
8 9 ( 1009 ) Harici Hata Sinyali ( Ters Kontak )
11 ( 1011 ) 2nci Frekans Kaynağı Aktif
12 ( 1012 ) Motor 2 Seçimi
17 ( 1017 ) Hız Arttırma
18 ( 1018 ) Hız Azaltma
35 ( 1035 ) Lokal Kontrol Aktif
Kod Tanım
Fabrika
Değeri
Değer Açıklama
E 20
( E 21 )
( E 27 )
Dijital Çıkışlar
Terminal Y1 Fonksiyonu
( Y2, ve 30 A/B/C için de
geçerlidir. )
Bazı Seçenekler
( 1000 li seçenekler dijital çıkışın tersi olarak kabul edilir. )
0 0 ( 1000 ) Çalışıyor
7 1 ( 1001 ) Referansa Ulaştı Sinyali
99 10 ( 1010 ) Hazır Sinyali
57 ( 1057 ) Fren Sinyali
99 ( 1099 ) Arıza Sinyali
…
E 43 LED Ekran Çalışma Değeri
Bazı Seçenekler
0 Hız
0 3 Çıkış Akımı
4 Çıkış Voltajı
8 Hesaplanan Tork Değeri
17 Analog Giriş
…
E 61
E 62
E 63
Analog Girişler
12
C1
C1(V2 Fonksiyonu)
Bazı Seçenekler
0 0 Seçilmedi
0 1 Frekans Komutu 1
0 2 Frekans Komutu 2
3 PID Set Değeri
5 PID Geri Besleme Sinyali
C 05 -
C 19
Multi Frekans Değeri 0.00 0.00 - 400 Hz
H 11 Yavaşlama Fonksiyonu
0 0 Rampalı Duruş
1 Boşta Duruş
H 26 Termistör Modu Seçimi
0 Aktif Değil
0 1 Aktif. Sıcaklık Hatası (OH4) Verir.
2 Aktif. Sıcaklık Uyarısı (THM) Verir.
H 27 Termistör Seviyesi 1.60 1.60 V 0.00 - 5.00 V
H 61 Motor Pot Fonksiyonu
0 Stoptan sonra 0.0 Hz
1 1 Stoptan sonraki son hız
J 68 Fren Kapama Akımı 100 10% %0.0 - %300
J 69 Fren Kapama Hızı 1.0 0.0 Hz 0.0 - 25.0 Hz
J 70 Fren Kapama Zamanı 1.0 0.3 sn 0.0 - 5.0 sn
J 71 Fren Açma Hızı 1.0 3.0 Hz 0.0 - 25.0 Hz
J 72 Fren Açma Zamanı 1.0 0.1 sn 0.0 - 5.0 sn
ANALOG GİRİŞ - ÇIKIŞLAR
13 Potans için +10Vdc
12 Potans Orta Ucu 0 - ±10 Vdc
11 Potans - Ucu
C1 Akım Girişi + Ucu
4 - 20 mA
0 - ±10 Vdc
SW7
SW8
PTC / NTC + ucu
11 Akım Girişi - Ucu PTC / NTC - ucu
FM Analog Çıkış 1 + Ucu
0 - 10 Vdc
4 - 20 mA
SW6
11 Analog Çıkış 1 - Ucu
ANALOG GİRİŞ ANAHTARLARI
SW7
C1 analog girişimizin 0 - ±10 Vdc veya 4-20mA seçimi için konulan dip swiçtir. C1 pozisyonunda 4-
20mA giriş kullanılır. V2 pozisyonunda ise 0 - ±10 Vdc olarak kullanılır.
SW8
C1 Girişi Analog Referans olarak kullanılabildiği gibi Motor sıcaklık sensörü bağlantısı için de
kullanılabilir. SW8 anahtarının fabrikasyon konumu analog referans ( Akım sinyali ) aktif olacak
şekildedir. Bu anahtar konum değiştirilirse PTC ya da NTC bağlantısı yapılabilir. Sıcaklık sensörü
voltaj sinyali verecek şekilde olmalıdır.
SW6
FM analog çıkışı Voltaj ya da Akım sinyali verebilmektedir. FM çıkışı için SW6 anahtarı kullanılır.
Fabrikasyon konumu voltaj sinyali verecek şekildedir.
1) Dijital Girişler;
Dijital girişlerin NPN (Source ) ya da PNP (Sink) olarak kullanılabilmesini SW1 anahtarı
belirlemektedir. Fabrikasyon ayarı PNP (Sink) olan anahtarın konumu değiştirilirse NPN (Source)
olarak kullanılabilir
