Endüstriyel Güç Elektroniğinde İnverter Mimarisi, Arıza Mekanizmaları ve Gelişmiş Onarım Metodolojileri

GÜR OTOMASYON 0542-417 71 86

İnverterler (eviriciler), endüstriyel otomasyon sistemlerinden yenilenebilir enerji şebekelerine kadar modern güç elektroniğinin en kritik aktörleri arasında yer alır. Temel işlevi Doğru Akımı (DC), genliği ve frekansı ayarlanabilir Alternatif Akıma (AC) dönüştürmek olan bu cihazlar; yarı iletken teknolojisi, kontrol teorisi ve termal yönetim disiplinlerinin kesişim noktasında yer alan karmaşık sistemlerdir.

Bu makalede, endüstriyel sürücü (VFD) ve evirici sistemlerinin mühendislik mimarisi, operasyonel arıza kök nedenleri, tanısal test metodolojileri ve komponent seviyesinde onarım yaklaşımları teknik bir perspektifle incelenmiştir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

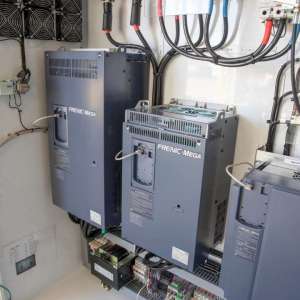

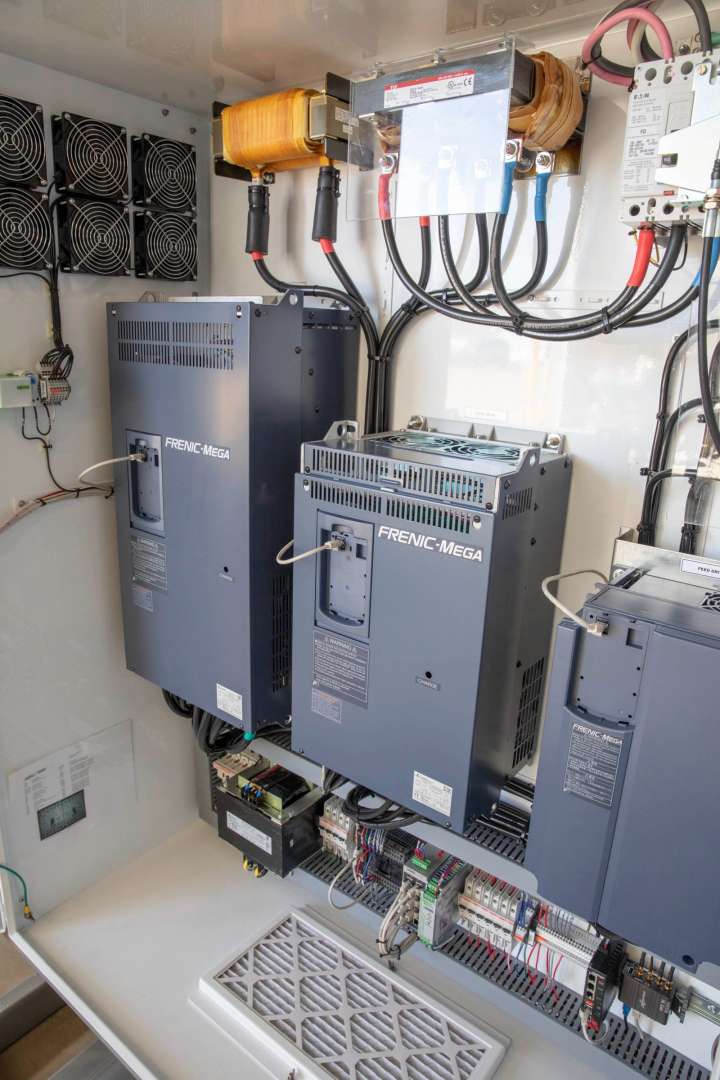

1. İnverter Güç Topolojisi ve Donanım Mimarisi GÜR OTOMASYON 0542-417 71 86

Endüstriyel bir inverter mimarisi, enerjinin form değiştirdiği üç temel bloktan ve bu blokları yöneten bir kontrol katmanından oluşur:

A. Doğrultucu (Rectifier) Katmanı GÜR OTOMASYON 0542-417 71 86

Şebekeden gelen üç fazlı AC gerilim, güç diyotları veya tristörlerden oluşan bir köprü doğrultucu (Bridge Rectifier) vasıtasıyla pulsasyonlu DC gerilime dönüştürülür. Rejeneratif (enerji geri kazanımlı) sistemlerde, motorun frenleme anında ürettiği enerjiyi şebekeye geri basabilmek amacıyla aktif doğrultucular (Active Front End - AFE) ve IGBT blokları da tercih edilebilmektedir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

B. DC Bara (DC Bus / Link) GÜR OTOMASYON 0542-417 71 86

Doğrultulan gerilimin dalgalanmalarını (ripple) sönümlemek ve sisteme enerji rezervi sağlamak amacıyla yüksek kapasiteli alüminyum elektrolitik veya film kondansatörler kullanılır. DC bara, sistemin empedansını düşürür ve evirici katmanının ani akım taleplerini karşılar. Bu katmanda ayrıca ani akım yükselmelerini (inrush current) sınırlamak için şarj/deşarj dirençleri ve röle/kontaktör kombinasyonları yer alır.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

C. Evirici (Inverter) Katmanı GÜR OTOMASYON 0542-417 71 86

DC baradaki gerilimi, istenen frekans ve genlikte AC gerilime dönüştüren anahtarlama merkezidir. Günümüz teknolojisinde bu işlem büyük oranda IGBT (Insulated Gate Bipolar Transistor) veya yeni nesil SiC (Silicon Carbide) MOSFET modülleri ile gerçekleştirilir. Darbe Genişlik Modülasyonu (PWM) tekniği kullanılarak, yarı iletkenler mikrosaniyeler mertebesinde açılıp kapatılarak sinüzoidal bir akım dalga formu simüle edilir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

2. Termal, Elektriksel ve Mekanik Arıza Mekanizmaları GÜR OTOMASYON 0542-417 71 86

Güç elektroniği bileşenleri, yüksek anahtarlama frekansları ve ağır yük koşulları altında sürekli olarak termomekanik strese maruz kalır. En sık karşılaşılan mühendislik arızaları ve kök nedenleri şunlardır:

IGBT Modül Termal Yorulması (Thermal Fatigue) GÜR OTOMASYON 0542-417 71 86

IGBT modüllerinin yapısında silisyum pul, seramik substrat (Al2O3 veya AlN) ve bakır taban plakası üst üste lehimlenmiştir. Bu malzemelerin ısı karşısında genleşme katsayıları (CTE - Coefficient of Thermal Expansion) birbirinden farklıdır. Sürekli yüklenme ve soğuma döngüleri (thermal cycling), katmanlar arasındaki lehim bağlantılarında mikro çatlaklara ve "Gate" (kapı) bağlantı tellerinin (bond wires) kopmasına neden olur. Bu durum, modülün termal direncini ($R_{th}$) artırarak termal kaçak (thermal runaway) sonucu elemanın kısa devre olmasına yol açar.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

DC Bara Kondansatör Deformasyonu GÜR OTOMASYON 0542-417 71 86

Elektrolitik kondansatörlerin ömrü, Arrhenius denklemine göre doğrudan çalışma sıcaklığı ile ilişkilidir. Çekilen yüksek ripple akımları, kondansatörün iç direncinden (ESR - Equivalent Series Resistance) dolayı dahili ısınmaya yol açar. Sıcaklığın her 10°C artışı, elektrolitin buharlaşma hızını iki katına çıkararak kapasitans kaybına ve ESR değerinin yükselmesine neden olur. Yüksek ESR, DC barada aşırı dalgalanmaya ve dolayısıyla inverterin kararsız çalışmasına veya "Overvoltage / Undervoltage" hatası vermesine sebebiyet verir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

Sürücü (Gate Driver) Devresi Arızaları GÜR OTOMASYON 0542-417 71 86

IGBT'lerin güvenli bir şekilde anahtarlama yapabilmesi için kapı (gate) kapasitansının hızlıca şarj ve deşarj edilmesi gerekir. Gate driver devrelerindeki optokuplörler, zener diyotlar ve push-pull transistör konfigürasyonları, yüksek dV/dt (gerilim değişim hızı) gürültülerine maruz kalır. Zamanla bu katmandaki yalıtım bariyerlerinin çökmesi, yüksek voltajın kontrol işlemcisine (MCU/DSP) sızarak tüm kontrol kartının kalıcı hasar görmesine yol açar.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

3. Teşhis, Ölçüm ve Analiz Metodolojileri GÜR OTOMASYON 0542-417 71 86

Bir inverterin onarım sürecinde rastgele parça değişimi yerine, deterministik mühendislik yaklaşımları ve parametrik ölçümler uygulanmalıdır.

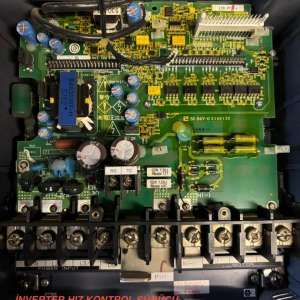

Statik Testler (Enerjisiz Ölçümler) GÜR OTOMASYON 0542-417 71 86

Cihaza şebeke gerilimi verilmeden önce güç bloklarının bütünlüğü multimetrenin diyot modu ile test edilir.

• Giriş Köprüsü Kontrolü: Pozitif DC bara ($V_+$) ile AC giriş fazları ($R, S, T$) ve Negatif DC bara ($V_-$) ile AC giriş fazları arasındaki diyot yönleri ölçülür. Ters ve düz yönlerde beklenen eşik gerilimleri (giriş yapısına göre yaklaşık 0.4V - 0.7V) doğrulanmalıdır.

• Çıkış IGBT Kontrolü: Benzer şekilde, $V_+$ ve $V_-$ baraları ile çıkış terminalleri ($U, V, W$) arasındaki dahili ters paralel (free-wheeling) diyotlar ölçülür. Kısa devre tespiti, doğrudan o faz kolundaki IGBT'nin delindiğini gösterir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

Dinamik Testler ve Osiloskop Analizi GÜR OTOMASYON 0542-417 71 86

Statik testleri geçen cihaz, güvenlik amacıyla akım sınırlamalı bir DC kaynak veya varyak üzerinden kademeli olarak enerjilendirilir.

• PWM Sinyal Analizi: İnvertere motor bağlanmadan (açık çevrimde) çok düşük frekansta start verilir. Diferansiyel prob kullanılarak her bir IGBT'nin Gate-Emitter bacaklarındaki tetikleme sinyalleri osiloskopta incelenir. Sinyallerin yükselme zamanı ($t_r$), düşme zamanı ($t_f$) ve "Dead-Time" (ölü zaman) süreleri analiz edilir. Faz kollarının aynı anda iletime geçerek üst üste binmesini (shoot-through) önleyen dead-time süresinin doğruluğu kritiktir.

• Bara Ripple Ölçümü: AC modunda osiloskop bara uçlarına bağlanarak, yük altındaki DC gerilim dalgalanması ölçülür. Ripple genliğinin kabul edilebilir sınırların (genellikle DC gerilimin %2 ila %5'i) üzerinde olması, bara kondansatörlerinin işlevini yitirdiğini gösterir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

4. Komponent Seviyesinde Mühendislik ve Onarım Yaklaşımları GÜR OTOMASYON 0542-417 71 86

Onarım aşaması, endüstriyel standartlara (IPC-A-610) uygun olarak yürütülmelidir. Güç elektroniği kartlarında kullanılan yüksek bakır kalınlığı (heavy copper PCB) nedeniyle standart havyalar yetersiz kalır; bu yüzden termal profili ayarlanabilen alt ısıtıcılar ve yüksek güçlü lehimleme istasyonları kullanılmalıdır.

Yarı İletken Değişimi ve Termal Arayüz Yönetimi GÜR OTOMASYON 0542-417 71 86

Arızalı IGBT veya MOSFET modülleri söküldükten sonra, soğutucu (heatsink) yüzeyi termal macun kalıntılarından tamamen arındırılmalı ve yüzey pürüzlülüğü kontrol edilmelidir. Yeni modülün montajında:

• Termal macun (Thermal Interface Material - TIM), bileşen altına mikron mertebesinde, homojen bir şekilde serigrafi veya spatula ile uygulanmalıdır. Aşırı kalın uygulanan macun, termal iletkenliği iyileştirmek yerine artan direnç nedeniyle ısıl bir bariyer oluşturur.

• Modül vidaları, üretici kataloglarında belirtilen tork değerlerine (Nm cinsinden) uygun olarak, tork tornavidası ile çaprazlama sırayla sıkılmalıdır. Yanlış torklama, seramik substratın çatlamasına veya zayıf temas nedeniyle lokal aşırı ısınma noktalarının (hot-spots) oluşmasına neden olur.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

Kapasitör Seçim Kriterleri GÜR OTOMASYON 0542-417 71 86

Değiştirilecek kondansatörlerde sadece kapasitans ($mu F$) ve voltaj ($V$) değerlerinin aynı olması yeterli değildir. Yeni seçilecek komponentin:

• ESR (Eşdeğer Seri Direnç): Orijinal parça ile aynı veya daha düşük olmalıdır.

• Ripple Current (Dalgalanma Akımı): Yüksek frekanslı anahtarlamaya dayanabilecek akım taşıma kapasitesine sahip olmalıdır.

• Sıcaklık Sınıfı: Endüstriyel uygulamalar için minimum 105°C çalışma sıcaklığına sahip uzun ömürlü (long-life) seriler tercih edilmelidir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

Yük Testleri (Load Testing) GÜR OTOMASYON 0542-417 71 86

Onarımı tamamlanan inverter, sahaya gönderilmeden önce kademeli olarak yük testine tabi tutulmalıdır. İlk olarak nominal akımının %25, %50 ve ardından %100'ü oranında bir dinamik yük (veya dinamometreye bağlı bir motor) ile test edilir. Bu süreçte termal kamera vasıtasıyla kart üzerindeki akım yolları, modül bağlantıları ve pasif bileşenlerin sıcaklık dağılımı izlenerek olası montaj hataları veya gizli arızalar (latent defects) gözlemlenir.

Teknik Destek ve Hızlı Çözüm Hattı: Mitsubishi hız kontrol sürücünüzde burada yer almayan farklı bir hata kodu  görüyorsanız veya teknik destek ihtiyacınız varsa satış ve tamir süreçlerimiz hakkında uzman temsilcilerimizden bilgi alabilirsiniz, bizi arayın:

GÜR ELEKTRİK OTOMASYON

CEP: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

Sonuç GÜR OTOMASYON 0542-417 71 86

İnverter tamiri, arızalı parçayı bulup değiştirmekten ibaret olmayan; devre topolojisi analizi, dalga formu takibi ve malzeme bilimi bilgisini bir arada gerektiren sistematik bir mühendislik sürecidir. Doğru teşhis araçlarının kullanımı, komponentlerin elektriksel ve termal karakteristiklerine uygun parça seçimi ve IPC standartlarında işçilik, onarılan cihazın işletme ömrünü fabrika çıkış ayarlarına getirmek için zorunludur. Tamir süreci hakkında sorularınız için uzman temsilcilerimizden bilgi alabilirsiniz.
