GM7 ve GM7U

Ürün Açıklaması

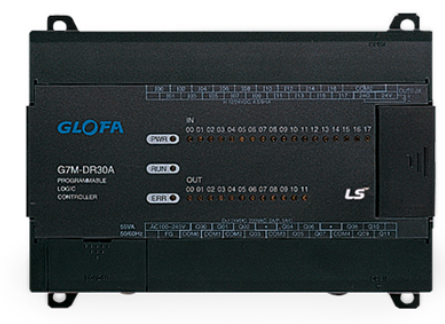

GM7

• Özel MPU çipi ile yüksek işlev ve yüksek performans
  • IEC 61131-3
• GLOFA-GM Ağı
  • Ana modül olarak Fnet, Rnet
  • DeviceNet, Slave modül olarak Profibus-DP
• Çeşitli yerleşik işlevler
  • Yüksek hızlı sayaç 1 noktalı (1 fazlı 16kHz, 2 fazlı 8kHz
  • Darbe çıkışı 1 nokta (2kHz yalnızca Tr çıkış modülünde mevcuttur)
  • Otomatik ayarlama özellikli PID döngüsü
  • Darbe yakalama 8 nokta (darbe yakalama: Min. 0,2 ms)
  • Giriş filtresi (Gürültü azaltma)
  • kesme noktası: 8 puan (Harici kesme girişi ile görev programının yürütülmesi)
  • RS-232C arayüzü 1 kanal (Yerleşik Cnet): özel, Kullanıcı tanımlı, Modbus protokolü

• Öğe			Özellikler	Açıklama
  Operasyon yöntemi			Saklanan programın döngüsel yürütülmesi, Zamana dayalı çalışma, Dahili görev işlemi
  G/Ç kontrol yöntemi			Senkronize toplu işleme yöntemini tarayın (Yenileme yöntemi)	Anında giriş/çıkış:
  				'Doğrudan G/Ç' işleviyle kullanılabilir
  Program dili			IL (Talimat listesi) / LD (merdiven şeması) / SFC (Sıralı fonksiyon şeması)
  Talimat Sayısı	Şebeke		LD: 13, IL: 20
  	Standart fonksiyon		194
  	Standart fonksiyon bloğu		12
  	Özel fonksiyon bloğu		Her özel modülün kendine özel fonksiyon bloğu vardır
  İşleme hızı	Şebeke		0,5㎲ / talimat
  	Standart fonksiyon/fonksiyon bloğu		0,5㎲ / adım
  Programlama hafıza kapasitesi			68 bin	Dahili flash bellek (128K)
  G/Ç noktaları			10 ila 80 puan (modüllere göre)
  Veri Belleği	Doğrudan değişken alan (DVA)		2~8K	GMWIN'de ayar
  	Sembolik değişken alanı (SVA)		32K - Doğrudan değişken alan
  Zamanlayıcı			Limitsiz. Zaman aralığı: 0,001~4294967,295 sn (1193 saat)	SVA'da 1 zamanlayıcı başına 20 bayt
  Tezgah			Limitsiz. Sayım aralığı: -32768~32767	SVA'da 1 sayaç başına 8 bayt
  Operasyon modu			ÇALIŞTIR, DURDUR, DURAKLAT, HATA AYIKLA
  Elektrik kesintisinde veri saklama			Veri beyanında 'Tut' olarak ayarla
  Program bloğu sayısı			100
  Program türü	Görev	Tara	100 - (Görevdeki program bloklarının sayısı)
  		Zaman odaklı	8	toplam 8
  		Harici	8
  		Dahili	8
  		Başlatma	1 (_HEAT)
  Kendi kendine teşhis fonksiyonu			Watchdog zamanlayıcısı, Bellek hatası, G/Ç hatası vb.
  Yeniden başlatma modu			Soğuk ılık
  Yerleşik işlev	PID kontrolü		Fonksiyon bloğu ile kontrol, Otomatik ayarlama, İleri/Geri çalışma, Manuel çıkış, Çalışma tarama süresi ayarı
  	Cnet arayüzü		Özel, Modbus, Kullanıcı tanımlı protokol
  	HSC	Sayma hızı	1 fazlı 16kHz, 2 fazlı 8kHz
  		Sayma yöntemi	1 fazlı yukarı/aşağı sayacı (yukarı/aşağı: programa göre seçim) 1 fazlı yukarı/aşağı sayacı (yukarı/aşağı: B fazına göre seçim) 2 fazlı yukarı/aşağı sayacı (yukarı/aşağı: Faza göre otomatik seçim) fark)
  		Çarpma işlemi	1, 2 veya 4
  		Görev programı çalışıyor	HSC'nin mevcut değeri ayar değerine ulaştığında çalışan görev programı
  	Darbe yakalama		Min. darbe genişliği: 2 ms, Maksimum 8 nokta kullanılabilir
  	Darbe çıkışı		2kHz, 1 Kanal
  	Harici kesme girişi		8 puan
  	Giriş filtresi işlevi		0~15ms (1ms'ye göre ayarlama)

  * 1) Dahili RS-232C sinyali: 4 (Rx), 7 (Tx), 5 (SG)

  * G7M-DR10A, G7M-DR10A (/DC), G7M-DT10A: RS-232C ve RS-485 bağlantı noktası yerleşiktir.
  (Eş zamanlı kullanıma izin verilmez) ve iletişim opsiyon modülü mevcut değildir.
