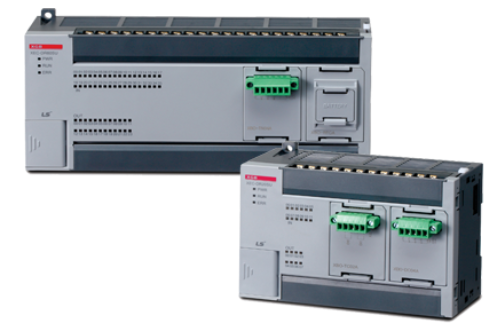

XBC/XEC SU Tipi

Ürün Açıklaması

Performans özellikleri

Öğe	XBC/XEC-DN20SU XBC/XEC-DR20SU XBC/XEC-DP20SU	XBC/XEC-DN30SU XBC/XEC-DR30SU XBC/XEC-DP30SU	XBC/XEC-DN40SU XBC/XEC-DR40SU XBC/XEC-DP40SU	XBC/XEC-DN60SU XBC/XEC-DR60SU XBC/XEC-DP60SU
Kontrol metodu	Tekrarlayan, döngüsel, kesme, sürekli tarama
G/Ç kontrol yöntemi	Yenileme modu (Tarama senkronizasyonu ile toplu işleme), Talimata göre Doğrudan mod
Programlama dili	Merdiven diyagramı, Talimat Listesi
İşleme hızı	94 ns / Adım
Program kapasitesi	15Kadım / 200KB
Ana ünite G/Ç noktaları	20 (Giriş:12, Çıkış:8)	30 (Giriş:18, Çıkış:12)	40 (Giriş:24, Çıkış:16)	60 (Giriş:36, Çıkış:24)
Maks. G/Ç noktaları (Ana + Genişletme 7 aşaması)	244 puan	254 puan	264 puan	284 puan
Toplam program	128
Operasyon modu	ÇALIŞTIR, DURDUR, HATA AYIKLAMA
Kendi kendine teşhis	Tarama süresi hatalarını, bellek hatasını, G/Ç hatasını, pil hatasını, güç hatasını vb. algılar.
Program bağlantı noktası	RS-232C 1 kanal (Yükleyici), USB 1 kanal (U tipi model)
Elektrik kesintisinde verileri koruyun	Temel parametrelerde mandal alanı ayarı
Yerleşik işlevler	RS-232C / RS-485(2 kanal), Darbe yakalama, Giriş filtresi, Harici kesme, PID kontrolü, Yüksek hızlı sayaç, Konumlandırma

Veri belleği
XBC			KONTROL ETMEK
Tarih alanı	P	P0000 ~ P1023F (16.384 puan)	Sembolik değişken	A	16KB (Maks. 16KB saklama ayarı mevcuttur)
	M	M0000 ~ M1023F (16.384 puan)
	k	K0000 ~ K4095F (65.536 puan)	Giriş değişkeni	BEN	2KB (%IX 15.15.63)
	L	L0000 ~ L2047F (32.768 puan)	Çıkış değişkeni	Q	2KB (%QX 15.15.63)
	F	F0000 ~ F1023F (16.384 puan)	Doğrudan değişken	M	8KB (Maks. koruma ayarı mevcuttur)
	T	100ms, 10ms, 1ms: T0000 ~ T1023 (1.024) (Parametre ayarına göre ayarlanabilir)		R	20KB (1 blok)
	C	C0000 ~ C1023 (1.024)		İÇİNDE	20KB
	S	S00.00 ~ S127.99	Bayrak değişkeni	F	2KB
	D	D0000 ~ D10239 (10.240 kelime)		k	8KB
	İÇİNDE	U00.00 ~ U0A.31 (Analog veri yenileme alanı: 352 kelime)		L	4KB
				İÇİNDE	1KB
	İLE	Z000 ~ Z127 (128 kelime)	Flaş alanı		20KB (2 blok)
	R	N0000 ~ N10236 (10.240 kelime)

* Bazı ürünler yakında piyasaya çıkacak.

Giriş spesifikasyonu

Öğe		XBC/XEC-DN20SU XBC/XEC-DR20SU	XBC/XEC-DN30SU XBC/XEC-DR30SU	XBC/XEC-DN40SU XBC/XEC-DR40SU	XBC/XEC-DN60SU XBC/XEC-DR60SU
Giriş noktası		12 puan	18 puan	24 puan	36 puan
Nominal giriş voltajı		DC 24V
Nominal giriş akımı		4mA (Kontak noktası 0~1:16mA, 2~7 :10mA), DN20SU (DN30SU): 4mA (Kontak noktası 0~7: 10mA)
Çalışma voltajı aralığı		DC 20,4 ~ 28,8V (Dalgalanma oranı <%5)
Açık voltaj / Açık akım		DC 19V veya daha fazla/3mA veya daha fazla
Kapalı voltaj / Kapalı akım		DC 6V veya daha az/1mA veya daha az
Giriş direnci		5,6k (P00 ~ P07 : 2,7k)
Tepki Süresi	Kapalı → Açık	1/3/5/10/20/70/100ms (CPU parametresine göre ayarlama) Başlangıç ​​değeri : 3ms
	Açık → Kapalı

Transistör çıkış özellikleri (Negatif/Kaynak tipi)

Öğe		XBC/XEC-DN20SU XBC/XEC-DR20SU XBC/XEC-DP20SU	XBC/XEC-DN30SU XBC/XEC-DR30SU XBC/XEC-DP30SU	XBC/XEC-DN40SU XBC/XEC-DR40SU XBC/XEC-DP40SU	XBC/XEC-DN60SU XBC/XEC-DR60SU XBC/XEC-DP60SU
Çıkış noktası		8 puan	12 puan	16 puan	24 puan
Yalıtım yöntemi		Fotoğraf bağlayıcı yalıtımı
Nominal yük gerilimi		DC12/24V
Yük voltajı aralığı		DC10.2~26.4V
Maks. yük voltajı		0,5A/1 nokta, 2A / 1COM
Kaçak akımı kapatma		0,1mA veya daha az
Maks. ani akım		4A/10ms veya daha az
Maksimum voltaj düşüşü (açık)		DC 0,4V veya daha az
Dalgalanma emilir		Zener Diyot
Tepki Süresi	Kapalı → Açık	DC 12/24V± %10 (Dalgalanma voltajı 4Vp-p veya daha az)
	Açık → Kapalı	25mA veya daha az (DC 24V bağlantısı)

Röle çıkış spesifikasyonu

Öğe		XBC/XEC-DR20SU	XBC/XEC-DR30SU	XBC/XEC-DR40SU	XBC/XEC-DR60SU
Çıkış noktası		8 puan	12 puan	16 puan	24 puan
Yalıtım yöntemi		Röle yalıtımı
Nominal yük voltajı/akımı		DC 24V 2A/AC 220V 2A (COS = 1), 5A/COM
Min. yük voltajı/akımı		DC 5V/1mA
Maks. yük Akımı		AC 250V, DC 125V
Kaçak akımı kapatma		0,1mA (AC 220V, 60Hz)
Dalgalanma engelleyici		-
Tepki Süresi	Kapalı → Açık	10 ms veya daha az
	Açık → Kapalı	12 ms veya daha az
Ortak yöntem ( / COM)		4 nokta/COM (P40, P41 : 1 nokta/COM), (P42 P43 : 2 nokta/COM)
Yaşam döngüsü	Mekanik	Nominal yük voltajı/Akım 10 milyon kat veya daha fazla
	Elektriksel	AC 220V/1,5A, AC 240V/1A (COS = 0,7) 10 milyon kere veya daha fazla
		AC 200V/1A, AC 240V/0,5A (COS = 0,35) 10 milyon kere veya daha fazla
		DC 24V/1A, DC 100V/0,1A (L / R = 7ms) 10 milyon kez veya daha fazla

Seçenek G/Ç

XBO-RTCA	RTC (Gerçek Zamanlı Saat), Pil	XBO-AD02A	Gerilim/Akım, Giriş 2 kanal
XBO-DC04A	DC 24V Giriş 4 nokta	XBO-DA02A	Gerilim/Akım, Çıkış 2 kanal
XBO-TN04A	Transistör (Lavabo) Çıkışı 4 nokta	XBO-AH02A	Gerilim/Akım, Giriş 1 kanal Gerilim/Akım, Çıkış 1 kanal
XBO-RD01A	RTD(Direnç Sıcaklığı Algılama), Giriş 1 kanal	XBO-TC02A	TC (Termokupl), Giriş 2 kanal

* Yüksek hızlı sayaç ve konumlandırma fonksiyonları sırasıyla XGB standart tipinde XBO-DC04A ve XBO-TN04A'da mevcuttur.
