XGR-CPU
Ürün Açıklaması
    Yüksek performans
    • İşleme hızı: 42ns/adım

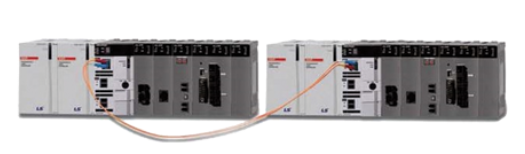

    • Fiber optik kablo aracılığıyla CPU senkronizasyonu
    • G/Ç Noktaları: Maks. 131.072
    • Toplam hafıza: 25MB (Program 3MB, Sistem 4MB, Veri 2MB, Flash 16MB)
    • Zaman içinde geçiş: 22 ms
    Ağ kullanarak kolay genişletme kurulumu
    • Maksimum 31 genişletme tabanı
      Mesafe: Fiber optik 2km (Maks. genişletme 60km), Twisted fair 100m (Maks. genişletme 3km)
    • Genişletme tabanı aracılığıyla program yükleme ve indirme
    • İletişim yöneticisini genişletme tabanına kurmanın sınırı yok
    Sistem geçmişi ve ağ halka konfigürasyonu aracılığıyla gelişmiş bakım
    • Operasyon geçmişini, Hata geçmişini, Sistem Geçmişini kullanarak kullanışlı sistem analizi
    • Hat kopma hatasını önlemek için halka konfigürasyonu
    • Ağ izleme, Protokol izleme işlevi
    • Bayrak aracılığıyla hata kanalı izleme
    • Sistem konfigürasyonu için grafik ekran
    • Sihirbaz aracılığıyla güvenli modül değişimi
    IEC 61131-3 Standart dil
    • LD, ST, SFC, IL (salt okunur)
    • IEC'ye dayalı program konfigürasyonu ve veri tipi

    SİPARİŞ İÇİN

    MERKEZ TELEFON:  0542-417 7186

    TEKLİF AL

    SİPARİŞ İÇİN

    MERKEZ TELEFON:  0542-417 7186

      Tanım

      ÖğeTanımAçıklama
      XGR-CPUH/FXGR-CPUH/T
      MedyaFiber optikBükümlü çift
      Çalıştırma YöntemiDöngüsel yürütme, Periyodik çalışma,
      Kesinti işlemi, Sabit tarama

      G/Ç kontrol yöntemiSenkronize toplu işleme yöntemini tarayın
      (Yenileme yöntemi)

      Program diliLD(Merdiven Diyagramı),
      ST(Yapılandırılmış Metin),
      SFC(Sıralı Fonksiyon Tablosu),
      IL(Salt Okunur)

      Talimat Sayısı
      Şebeke18
      Standart fonksiyon130 + Gerçek tip işlevi
      Standart fonksiyon bloğu41
      Özel fonksiyon/
      fonksiyon bloğu
      Özel fonksiyon bloğu, Proses
      kontrol fonksiyon bloğu

      İşleme hızıLD0,042 ㎲/Adım
      MOV0,126 ㎲/Adım
      Gerçek tip± : 0,602㎲(S), 1,078㎲(D)
      X : 1,106㎲(S), 2,394㎲(D)
      ÷ : 1,134㎲(S), 2,66㎲(D)
      S: Gerçek tip
      D: Uzun gerçek tip
      G/Ç NoktalarıI: 131.072 puan, Q: 131.072 puan
      (Toplam: 1131.072)

      DRAMProgram belleği7 MBYükleme, Parametre,
      Sistem alanı dahil
      *Pil yedekleme belleği: 8MB
      Veri belleği2MB
      Ayrılmış hafıza7 MB
      Flaş bellek16 MB
      Veri
      belleği
      Doğrudan değişken256k Bayt
      Otomatik tahsis edilen
      değişken
      512k Bayt
      ZamanlayıcıSınırlama yok, Aralık: 0,001 sn ~ 4.259.967.295 sn (1.193 saat)
      TezgahSınırlama yok, Aralık: -32,768 ~ +32,767
      BayrakSistem4k Bayt
      İletişim
      64k BaytL, N alanı
      Özel2k Bayt (32 taban, 16 yuva, 32 kanal)U alanı: Analog
      cihaz alanı
      Dosya kaydı64k Bayt *2R alanı: okuma/yazma (Komut, XG5000)
      programıProgram bloğu sayısı256
      İlk görev1 (_INT)
      Döngü görevi32
      Dahili cihaz görevi32
      Operasyon moduÇALIŞTIR, DURDUR, HATA AYIKLAMA
      Yeniden başlatma moduIlık soğuk
      Kendi kendine teşhis fonksiyonlarıWatchdog zamanlayıcısı, Bellek hatası, G/Ç hatası, Pil hatası, Güç Kaynağı hatası
      Program indirmeRS-232C (1CH), USB (1CH)
      Veri saklamaOtomatik tahsis edilen değişken: değişken tanımına göre ayarlanır Doğrudan değişken: parametreye göre ayarlanır
      Maks. genişleme tabanı31 aşama
      ÖğeDonanımNotlar
      CPU modülü2 slot / Fiber, Bükülmüş fuar
      Genişletme sürücü modülü1 yuva / Fiber, Twisted fair, Hibrit
      TemelAna taban: 6 yuva, Genişletme tabanı: 12 yuva
      GüçAC110V5V-5.5A
      AC220V5V-5.5A
      AC110V5V-8.5A
      AC220V5V-8.5A
      Genişletme yöntemi ve Maks. genişleme tabanıAğa göre 31 aşama
      Temel numara ayarıGenişletme sürücü modülünün döner anahtarı
      Genişleme tabanları arasındaki mesafeBükülmüş fuar: 100m (3km), Fiber: 2km (60km)
      Zaman içinde Ana/Yedek geçiş50 ms veya daha az
