FİRMAMIZDA TAMİRLERİ VE SATIŞLARI YAPILAN INVT MARKA ASANSÖR SÜRÜCÜLER ÜRÜN KODLARI

GÜR OTOMASYON 0542-417 71 86

INVT ASANSÖR SERİSİ TÜM MODELLER

INVT LİFT SERİ TÜM MODELLER

INVT GD300L SERİSİ TÜM MODELLER

INVT CHV180 SERİSİ TÜM MODELLER

ASANSÖRLER İÇİN ÖZEL ÜRETİLEN INVT TÜM MODELLER

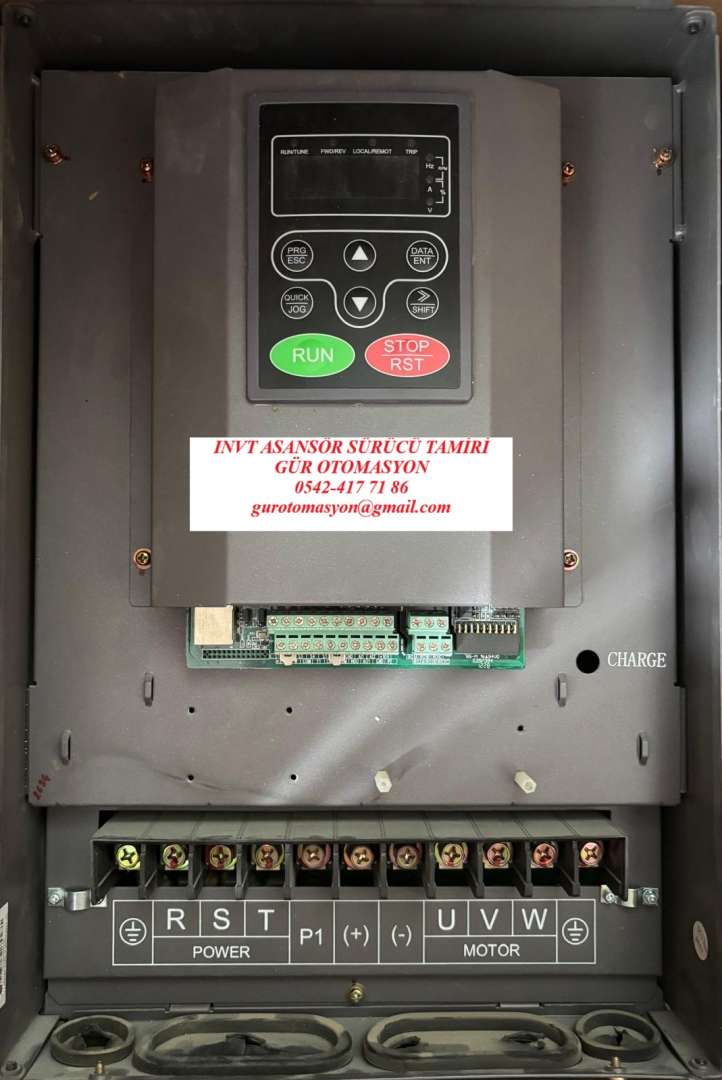

CHV180  INVT Asansör Sürücüsü

    CHV180 , INVT tarafından asansör uygulamaları için geliştirilmiştir. Asansör uygulamasına yönelik özel yazılım fonksiyonlarına sahiptir.

Temel özellikleri ;

Asenkron veya Senkron motor uygulaması Farklı kumanda sistemleri için hız girişleri Seviye yenileme giriş ve seyahat ayarı Kata getirme girişi ve seyahat ayarı Kata getirme voltaj seviye ayarı Kontaktör feedback kontrol girişleri Sincos ve Endat enkoder kartı seçeneği Cihaz üzerinde sabit Keypad ve gösterge İstenildiğinde ilave LCD Türkçe Keypad Parametrik kod ile kolay program Ekranda giriş ve çıkışların izlenebilmesi Statik motor Tuning özelliği Akıllı pre-tork ile kalkış konforu Akıllı UPS kata getirme özelliği 60 saniye %150 akım performansı 10 saniye %180 akım performansı Yüksek çalışma ömrü ve verimi

 Güç aralığı4 ~ 15 kWGiriş gerilim aralığı380V (- +15%)Kontrol ModuSensörsüz vektör kontrol(SVC), PG Vektör Kontrol (VC), V/F KontrolFrekans50/60 Hz , Frequency Range, 47-63 HzYüklenebilirlik60s için 150% nominal akım, 10s için 180% nominal akımHız ayar aralığı1:100 (SVC); 1:1000 (VC)Genel ÖzelliklerOperasyon Modu: Kontrol, acil durum, yavaşlama Asansör Kontrol Lojiği : Dahili fren rölesi ile kontaktör kontrolü Kalkış momentini önceden tork öngörüsü ile ağırlık sensörü olmaksızın yapabilme.(Sadece SIN / COS encoder için) Tork öngörüsü ile kalkış (Ağırlık sensörü ile) Statik konumda senkron motorun manyetik kutup açısını tanımlama(Sadece SIN / COS Encoder için) Kalkış ve duruşta DC frenleme Başlangıç Torku: 0.5Hz te Nominal torkun 150'si(SVC); 0 Hz te Nominal torkun 180% 'i (VC). PG Kart Seçenekleri : SIN/COSsenkron motor PG Kart, UVW senkron motor PG Kart, asenkron motor PG Card

INVT CHV180 ASANSÖR SÜRÜCÜ ÜRÜN KODLARI GÜR OTOMASYON 0542-417 71 86

3X380 VOLT

ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)

  GenişlikX YükseklikXDerinlik

CHV180-004G-449 160x250x175

CHV180-5R5G-45,513 160x250x175

CHV180-7R5G-47,517 220x320x180

CHV180-011G-41125 220x320x180

CHV180-015G-41532220x320x180

CHV180-018G-418,537290x467x215

CHV180-022G-42245290x467x215

CHV180-030G-43060290x467x215

Asansör

INVT asansör sürücülerin tamiri ve satışı geniş ürün ve yedek parça stoklarımızla  uzman ekibimiz tarafından itina ile gerçekleştirilmektedir.

TAMİR VE SİPARİŞ İÇİN

MERKEZ TELEFON:  0542-417 7186

MAİL: gurotomasyon@gmail.com

ADRES: Güzeltepe Mahallesi Mehmet Akif Ersoy Caddesi No:9 Eyüp/Alibeyköy İSTANBUL

FİRMAMIZDA SATIŞI VE TAMİRLERİ YAPILAN İNVT ASANSÖR İNVERTER SÜRÜCÜ HIZ KONTROL ÜRÜNLER

GÜR OTOMASYON 0542-417 71 86

GD300L SERİSİ TÜM MODELLER

EC100 SERİSİ TÜM MODELLER

CHV180 SERİSİ TÜM MODELLER

ASANSÖRLER İÇİN ÖZEL ÜRETİLEN İNVT CHV180 SERİSİ TÜM MODELLER

ASANSÖRLER İÇİN ÖZEL ÜRETİLEN İNVT GD300L SERİSİ TÜM MODELLER

GOODRİVE SERİ SÜRÜCÜLER TÜM MODELLER

Firmanızın projelerinde kullanılmak üzere anahtar teslim pano teklifi almak için GÜR OTOMASYON bünyesinde çalışan uzman ekibimizle iletişime geçebilirsiniz.

Cep: 0542-417 71 86

Cep: 0542-553 71 86

Mail: gurotomasyon@gmail.com

INVT CHV180 Asansör Sürücüsü Profesyonel Çözüm ve Revizyon Merkezi GÜR OTOMASYON 0542-417 71 86

INVT CHV180, asansör sistemlerinde güvenlik, yüksek hassasiyet ve sarsıntısız bir seyahat konforu sağlamak üzere tasarlanmış, kapalı çevrim (closed-loop) vektör kontrolüne sahip üst düzey bir motor sürücüsüdür. Asansörün kalkış ve duruş ivmelenmelerini milimetrik olarak yöneten bu cihaz, sistemin tam kalbinde yer alır. Ancak her yüksek teknolojili güç elektroniği cihazı gibi, CHV180 sürücüleri de zamanla şebeke dalgalanmaları, aşırı yük, komponent yorgunluğu veya ısıl stresler nedeniyle arızaya geçebilir.

Asansör gibi insan hayatının ve can güvenliğinin tartışmaya kapalı olduğu bir alanda, sürücü arızalarının geçici çözümlerle veya deneme-yanılma yöntemleriyle geçiştirilmesi kabul edilemez. Cihazın sistem üzerindeki kritik rolü, olası arızalarda doğrudan alanında uzman mühendisler tarafından müdahale edilmesini zorunlu kılar.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

INVT CHV180 Asansör Sürücü Hata Kodları GÜR OTOMASYON 0542-417 71 86

Aşağıdaki hata kodları, INVT CHV180 kullanım kılavuzunda yer alan resmi donanım ve sistem uyarılarıdır. Bu hatalar, cihazın iç yapısında uzman müdahalesi gerektiren sorunlar olduğunu gösterir. Cihazınıza daha büyük hasarlar vermemek için parametrelerle oynamadan ve sürekli reset atmadan cihazı doğrudan servisimize ulaştırmanız gerekmektedir:

OUT1, OUT2, OUT3 (İnverter Ünitesi U/V/W Fazı Hatası): Cihazın motora güç veren IGBT (İzole Geçitli Bipolar Transistör) modüllerinde hasar olduğunu belirtir. Donanımsal bir arızadır, cihaza kesinlikle enerji verilmemeli ve laboratuvarımızda güç katı analizi yapılmalıdır.

OC1, OC2, OC3 (Aşırı Akım Hatası): Hızlanma, yavaşlama veya sabit hız esnasında sistemin tolere edemeyeceği seviyede akım çekildiğini gösterir. İç devrelerdeki kısa devrelerin tespiti için osiloskop testleri gereklidir.

OV1, OV2, OV3 (Aşırı Gerilim Hatası): Bara voltajının kritik seviyelere ulaştığını bildirir. Frenleme ünitelerinde veya giriş doğrultucu (rectifier) devrelerinde donanımsal hasar oluşmuş olabilir.

UV (Düşük Gerilim Hatası): Cihazın kendi iç elektronik kartlarını besleyen güç ünitesinde (SMPS) veya şebeke okuma devrelerinde çökme yaşandığını ifade eder. Anakart onarımı zorunludur.

OL1, OL2 (Motor ve İnverter Aşırı Yük Hatası): Sürücünün veya asansör motorunun sınırlarının ötesinde zorlandığını gösterir. Akım sensörlerindeki veya güç katındaki olası yorgunlukların servisimizde test edilmesi gerekir.

SPI, SPO (Giriş ve Çıkış Faz Kaybı): Sürücüye giren şebeke fazlarında veya motora giden çıkış terminallerinde fiziksel bir kopukluk, erime veya yanma olduğunu belirtir. Güç bloğu sökülerek incelenmelidir.

OH1, OH2 (Aşırı Isınma Hatası): Doğrultucu köprü veya IGBT modüllerinin tehlikeli sıcaklıklara ulaştığını gösterir. Cihazın soğutma topolojisi çökmüştür, acil termal bakım ve donanım revizyonu gerektirir.

CE (Haberleşme Hatası): Cihazın beyni olan anakart ile kontrol ekranı (keypad) veya harici PG kartları arasındaki veri akışının koptuğunu gösterir. İşlemci ve haberleşme entegreleri kontrol edilmelidir.

ITE (Akım Algılama Devresi Hatası): Sürücü içindeki akım trafolarının veya algılama entegrelerinin arızalandığını bildirir. Cihaz motor akımını okuyamadığı için körleşir, seyir güvenliği kalmaz. Donanım değişimi şarttır.

TE (Motor Otomatik Tanıma - Autotuning Hatası): Sürücünün motoru sürmek için gerekli elektriksel verileri okuyamadığını gösterir. İç ölçüm devreleri laboratuvar ortamında revize edilmelidir.

EEP (EEPROM Hatası): Asansör kuyu kopyalama ve konfor parametrelerinin tutulduğu çipin (hafıza entegresinin) donanımsal olarak okunamadığını veya arızalandığını ifade eder. Çip değişimi ve yazılım kurtarma yapılmalıdır.

ENC1, ENC2, ENDC (Enkoder Hataları): Asansörün hızını ve katını belirleyen kapalı çevrim enkoder kartında (PG kartı) veya sinyal işleme devrelerinde hasar olduğunu belirtir.

BCE, PIDE, SVE (Frenleme Ünitesi, PID ve Hız Sapması): Seyir güvenliğini doğrudan etkileyen donanımsal hatalardır. Fren kıyıcı transistörlerinin patlaması veya hız döngüsündeki sapmalar ancak simülatörlerimizde yük altında incelenerek çözülebilir.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

INVT CHV180 Asansör Sürücüsü Mühendislik Odaklı Tamir ve Revizyon Sürecimiz GÜR OTOMASYON 0542-417 71 86

Cihazınız laboratuvarımıza ulaştığında, sıradan bir tamir işlemi yerine uluslararası standartlara uygun, mühendislik tabanlı kapsamlı bir revizyon sürecine tabi tutulur:

Görsel ve Anti-Statik (ESD) Ön Ekspertiz: Cihazınız ESD korumalı laboratuvar ortamına alınır. Güç ve kontrol kartlarında korozyon, fiziksel tahribat veya yanık izleri mikroskobik olarak incelenir.

Statik Güç Katı Analizi: Cihaza enerji verilmeden önce IGBT modülleri, doğrultucu köprü diyotlar ve DC bara kondansatörlerinin empedans ve sızıntı ölçümleri yapılır. Bu adım, ikincil patlamaları önler.

Sinyal ve Tetikleme (Gate Drive) Testleri: Güç katı sağlamsa veya onarıldıysa, DSP üzerinden gelen PWM sinyalleri osiloskop aracılığıyla ölçülür. Optokuplör izolasyon bariyerleri test edilerek işlemcinin güvenliği doğrulanır.

Komponent Düzeyinde Onarım: Arızalı veya tolerans değerini yitirmiş elektronik donanımlar, orijinal yedek parçalar kullanılarak IPC-A-610 lehimleme standartlarına uygun şekilde değiştirilir. Riskli komponentler de revize edilir.

Parametre ve Yazılım Güvenliği: Cihazın hafızasında yer alan kuyu kopyalama, motor tanıma (autotuning) ve konfor parametreleriniz yedeklenir.

Dinamik Yük ve Simülasyon Testi: Onarımı tamamlanan CHV180, asansör simülasyon standımıza bağlanarak nominal gerilim ve akım altında çalıştırılır. Rejeneratif frenleme ve enkoder geri besleme tepkileri test edilerek kalite onayı (QA) ile size sevk edilir.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

INVT CHV180 Asansör Sürücü Tamiri Sıkça Sorulan Sorular (SSS) GÜR OTOMASYON 0542-417 71 86

1. Sürücü ekranda hata veriyor, sistemi kapatıp açmak (resetlemek) sorunu çözer mi? Kısa süreli şebeke dalgalanmalarında resetleme geçici bir çözüm olabilir. Ancak aynı arıza kodu tekrar ediyorsa cihazı resetlemeye devam etmek, içerideki kısa devreyi besleyerek güç kartının tamamen yanmasına sebep olabilir. Hata tekrarında enerjiyi kesip cihazı bize göndermelisiniz.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

2. Asansör panosundan yanık kokusu geliyor ve sürücü çalışmıyor, ne yapmalıyım? Kesinlikle cihaza tekrar enerji vermeyin. Yanık kokusu genellikle güç katındaki IGBT veya kapasitör patlamasının habercisidir. Sistemi derhal ana şalterden kapatın ve cihazı laboratuvarımıza yönlendirin.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

3. CHV180 sürücüyü tamire gönderdiğimde içindeki asansör ayarlarım (parametreler) silinir mi? Kontrol (işlemci) kartınız fiziksel olarak ağır bir hasar almadıysa parametreleriniz silinmez. Mühendislerimiz cihaza müdahale etmeden önce ilk iş olarak mevcut asansör konfor ve güvenlik parametrelerinizi dijital olarak yedekler.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

4. Tamir edilen sürücü eskisi gibi sarsıntısız duruş ve kalkış yapabilir mi? Evet. Onarım sürecinde sadece orijinal spesifikasyonlara sahip kompanentler kullanıldığı ve işlem sonrası enkoder haberleşme testleri yapıldığı için, cihazınız ilk günkü fabrika verimliliğinde ve konforunda çalışmaya devam eder.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

5. Sürücü onarımı yaptırmak yerine sıfır cihaz almak daha mı mantıklıdır? Profesyonel laboratuvar koşullarında yapılan mühendislik odaklı bir onarım, yenisini almanın çok küçük bir maliyetine denk gelir. Ayrıca yeni bir cihaz aldığınızda kuyu tanıma ve parametre adaptasyonu gibi uzun süren mühendislik ayarlarına ihtiyaç duyarsınız; onarımda ise cihazı tak-çalıştır şeklinde sisteminize geri bağlayabilirsiniz.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com

6. Asansör kalkışlarda titreme ve vuruntu yapıyor, hata kodu yok ama sorun sürücüde olabilir mi? Evet, büyük ihtimalle sürücü kaynaklıdır. Ekranda hata kodu olmasa bile, sürücünün tetikleme devrelerindeki asimetrik sinyal bozulmaları veya enkoder geri besleme kartındaki (PG kartı) arızalar motorun titremesine yol açar. Bu durum laboratuvarımızdaki osiloskop testleriyle kesin olarak tespit edilir.

İNVT Asansör Sürücüler hakkında teknik destek, tamir ve satış süreçlerimiz hakkında bilgi almak için uzman temsilcilerimizle iletişime geçebilirsiniz.

İLETİŞİM:

GÜR ELEKTRİK OTOMASYON

MERKEZ TELEFON: 0542-417 71 86

MAİL: gurotomasyon@gmail.com
