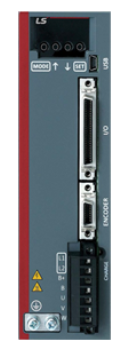

LS Servo Sürücü L7C

Ürün Açıklaması

Öğe Tür Adı		L7CA001U	L7CA002U	L7CA004U	L7CA008U	L7CA010U
Giriş gücü		Tek fazlı AC200 ~ 230[V] (-15~+10%), 50~60[Hz]
Nominal akım[A]		1.4	1.7	3	5.2	6.75
Tepe akımı[A]		4.2	5.1	9	15.6	20.25
Kodlayıcı tipi		Dörtlü (Artımlı), Biss-B, Biss-C (Mutlak, Artımlı)
Performansı kontrol edin	Hız Kontrol Aralığı	Maksimum 1:5000
	Frekans tepkisi	Maksimum 1[KHz] veya üzeri (19Bit Seri Kodlayıcı kullanıldığında)
	Hız Değişim Oranı	±0,01 [%] veya daha düşük [yük %0 ile %100 arasında değiştiğinde] ±0,1[%] veya daha düşük [sıcaklık 25 ±10°C]
	Hızlanma/Yavaşlama Süresi	Düz veya S-eğrisi hızlanma/yavaşlama (0-10.000[ms], bir[ms] birim tarafından ayarlanması mümkündür)
	Giriş frekansı	1[Mpps], hat sürücüsü / 200[kpps], açık toplayıcı
	Giriş Darbe Türü	Sembol + Darbe serisi, CW+CCW, A/B Faz
RS-422	Şartname	ANSI/TIA/EIA-422 standart özellikleri
	Protokol	MODBUS-RTU
	Senkronize Yöntem	Asenkron
	Güç tüketimi	100[mA]
	İletim Hızı	9.600/19.200/38.400/57.600bps
	Mesafe	Maksimum 200[m]
	Direnişi Sonlandırmak	Dış konektörün bağlanması (CN1 7Pin, 28Pin bağlantı), Dahili 120Ω
EtherCAT İletişim Özellikleri	Dijital Giriş	Giriş voltajı aralığı: DC12V ~ DC24V Toplam 10 giriş kanalı (tahsis edilebilir)
		Toplam 34 fonksiyonun girişi atama için seçici olarak kullanılabilir. (*SV_ON, *SPD/LVSF1, *SPD2/LVSF2, *SPD3, *A-RST, *JDIR, *POT, *NOT,
		*EMG, *STOP, START, REGT, HOME, HSTART, ISEL0, ISEL1, ISEL2, ISEL3, ISEL4, ISEL5, PCON, GAIN2, P_CL, N_CL, MODE, PAUSE, ABSRQ, JSTART, PCLR, AOVR, INHIBIT, EGEAR1, EGEAR2, ABS_RESET)
		* Temel tahsis sinyali
	Dijital Çıkış	Servis derecesi: DC24V ±%10, 120mA
		8 giriş kanalından 5'i tahsis edilebilir, 3 kanal AL00, AL01, AL02 ile sabitlenmiştir. Toplam 19 fonksiyonun girişi atama için seçici olarak kullanılabilir.
		(*ALARM, *HAZIR, *ZSPD, *KIRMA, *INPOS1, ORG, EOS, TGON, TLMT, VLMT, INSPD, WARN, INPOS2, IOUT0, IOUT1, IOUT2, IOUT3, IOUT4, IOUT5)
		* Temel tahsis sinyali
Analog çıkış		2 Kanal
		Analog hız girişi (Komut/Overide) ±10V Analog tork girişi (Komut/Sınır) ±10V
USB İletişimi	Bağlamak	bilgisayar
	İletişim Standardı	USB 2.0 tam hız (Standart geçerlidir)
	Şartname	PC, USB 2.0 Tam Hız (Standart geçerlidir)
Dahili Fonksiyon	Dinamik Frenleme	Standart dahili fren (Servo alarmı çaldığında veya servo kapalı olduğunda devreye girer),
	Rejeneratif Frenleme	Hem varsayılan yerleşik hem de harici kurulum mümkündür
	Ekran Fonksiyonu	7 segment (5Rakam)
	Ek Fonksiyon	Kazanç ayarlama, alarm geçmişi, JOG işlemi, başlangıç ​​noktası arama
	Koruma Fonksiyonu	Aşırı akım/voltaj/aşırı yük/aşırı ısınma/hız, aşırı akım limiti, düşük voltaj, enkoder/konum takibi/akım algılama hatası
Operasyon	Çalışma Sıcaklığı / Depolama Sıcaklığı	0~50°C / -20~65°C
	Çalışma Nemi / Depolama Nemi	80[%]BN'nin altında / 90[%]BN'nin altında(Çiğ yoğunlaşmasından kaçının)
	Çevre	İç mekanda, aşındırıcı, yanıcı gaz veya sıvılardan ve elektriği ileten tozdan kaçının.
